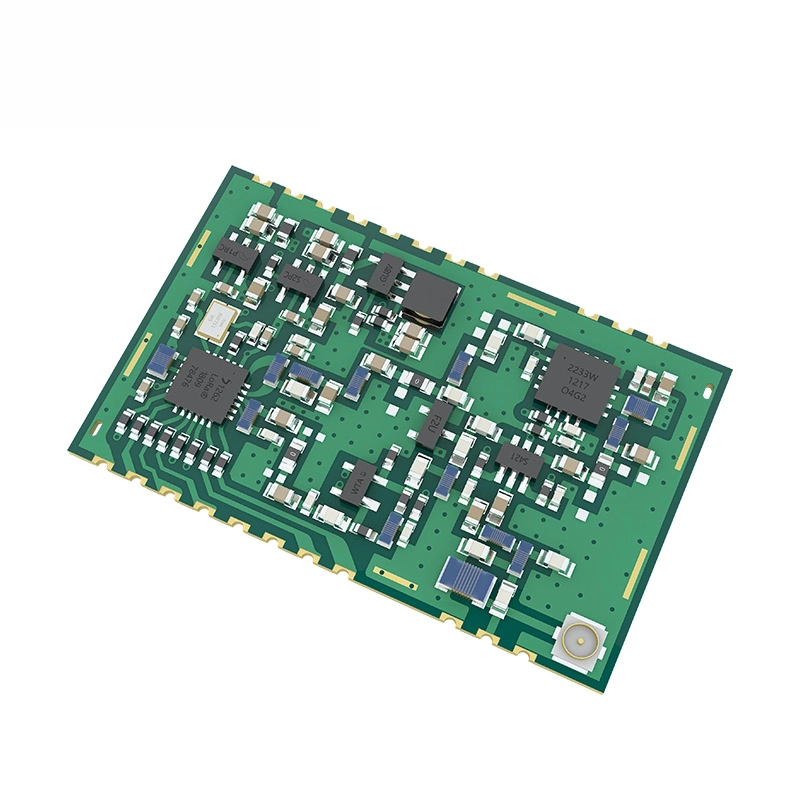

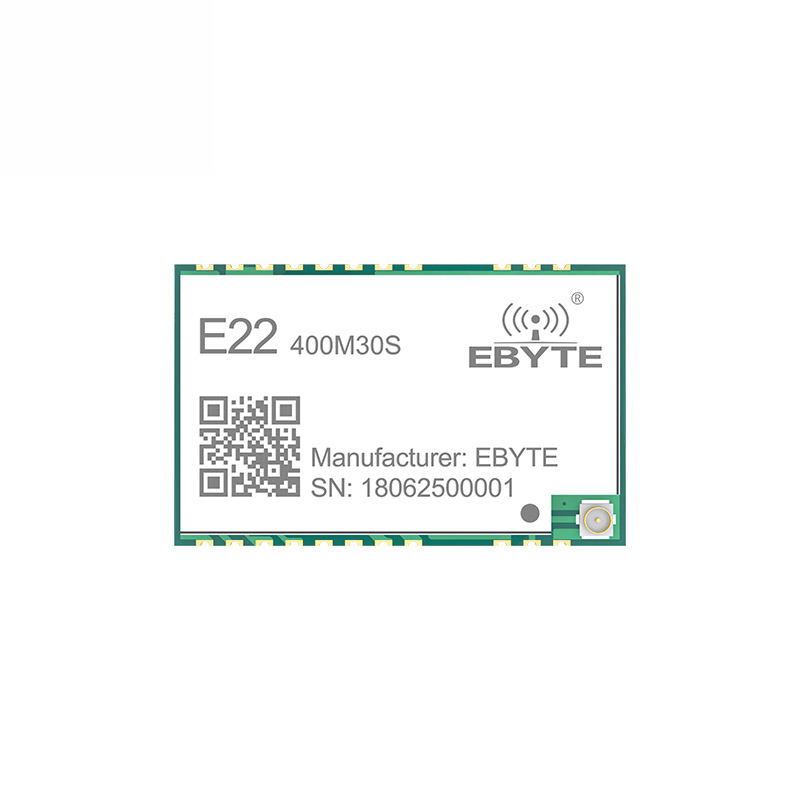

Elecbee E22-400M30S SX1268 1W Беспроводной радиоприемопередатчик Long Range 433MHz Module
SKU: EB0042273
Избранное
Ключевые характеристики
Показать больше
Описание
Технические характеристики:
| РЧ-параметр | Ценить | Примечание |
| Рабочая частота | 410~493 МГц |
- |
| Мощность передачи | 30 дБм |
Макс. Мощность (1 Вт) |
| Получение чувствительности | -150 дБм |
- |
| Скорость передачи данных по воздуху | 0.018к~300кбит/с |
- |
| Тестовое расстояние | 12000м |
На открытом воздухе и при чистом воздухе, с максимальной мощностью, усилением антенны 5 дБи, высотой 2 м |
| Аппаратный параметр | Ценить | Примечание |
|
Размер |
24 * 38,5 мм |
|
|
Тип антенны |
IPEX / Штамп отверстие |
|
|
Коммуникационный интерфейс |
СПИ |
|
|
Упаковка |
поверхностный слой |
| Электронный параметр | Мин. | тип. | Макс. | Единица | Состояние |
| Источник питания | 2,5 | 5 | 5,5 | В | |
| Уровень общения | 1,8 | 3.3 | 3,7 | В | |
| Передача тока | 600 | 650 | 700 | мА | 30 дБм (1 Вт) |
| Получение текущих | 12 | 14 | 16 | мА | |
| Текущий спящий режим | 1 | 3 | 5 | нА | |
| Рабочая Температура | -40 | 20 | +85 | ℃ | |
| Рабочая влажность | 10 | 60 | 90 | % | |
| Температура хранения | -40 | 20 | +125 | ℃ |

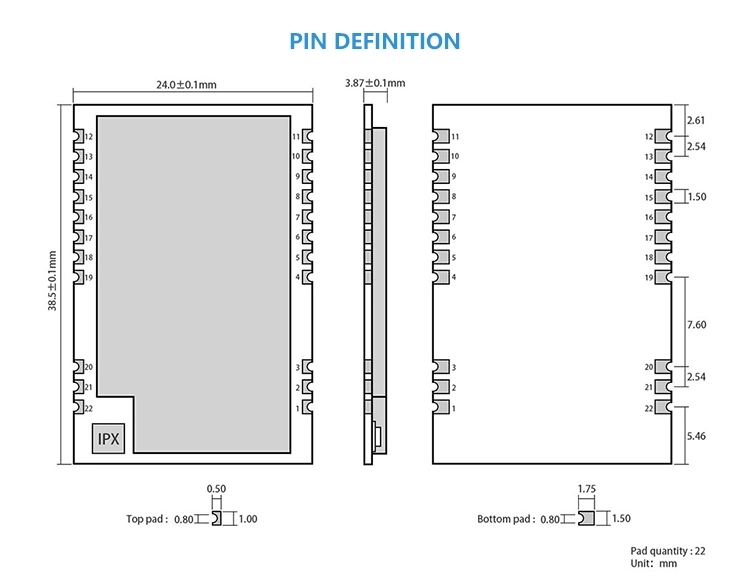

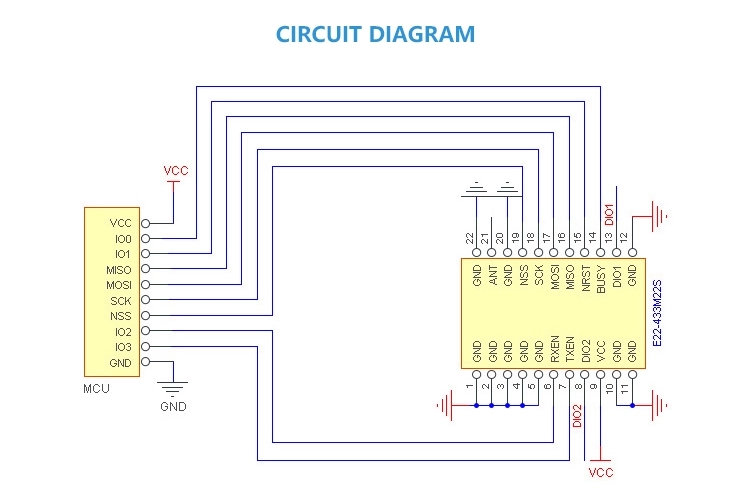

| Число | ПРИКОЛОТЬ | Направление PIN-кода | Примечания |
| 1~5 | ЗАЗЕМЛЕНИЕ | - | Заземляющий провод, подключенный к опорному заземлению питания |
| 6 | RXEN | Вход | Радиочастотный переключатель получает контакт управления, подключается к внешнему вводу-выводу MCU, действует высокий уровень. |
| 7 | ЧЕН | Вход | Контакт управления излучением радиочастотного переключателя, подключенный к внешнему одночиповому вводу-выводу или DIO2, активный высокий уровень |
| 8 | ДИО2 | Ввод, вывод | Настраиваемый общий порт ввода-вывода |
| 9~10 | ВКК | - | Источник питания, диапазон 2,5 В-5,5 В (рекомендуется добавить внешние керамические фильтрующие конденсаторы) |
| 11~12 | ЗАЗЕМЛЕНИЕ | - | Заземляющий провод, подключенный к опорному заземлению питания |
| 13 | ДИО1 | Ввод, вывод | Настраиваемый общий порт ввода-вывода |
| 14 | ЗАНЯТЫЙ | Выход | Используется для индикации состояния |
| 15 | NRST | Вход | Входной контакт триггера сброса микросхемы, активный низкий уровень |
| 16 | МИСО | Выход | вывод данных SPI |
| 17 | М0СИ | Вход | вывод данных SPI |
| 18 | СКК | Вход | вывод данных SPI |
| 19 | НСС | Вход | Контакт выбора микросхемы модуля, используемый для запуска связи SPI |
| 20 | ЗАЗЕМЛЕНИЕ | - | Заземляющий провод, подключенный к опорному заземлению питания |
| 21 | МУРАВЕЙ | - | Антенный интерфейс, отверстие для штампа (характеристическое сопротивление 50 Ом) |
| 22 | ЗАЗЕМЛЕНИЕ | - | Заземляющий провод, подключенный к опорному заземлению питания |
1 модуль приемопередатчика E22-400M30S
