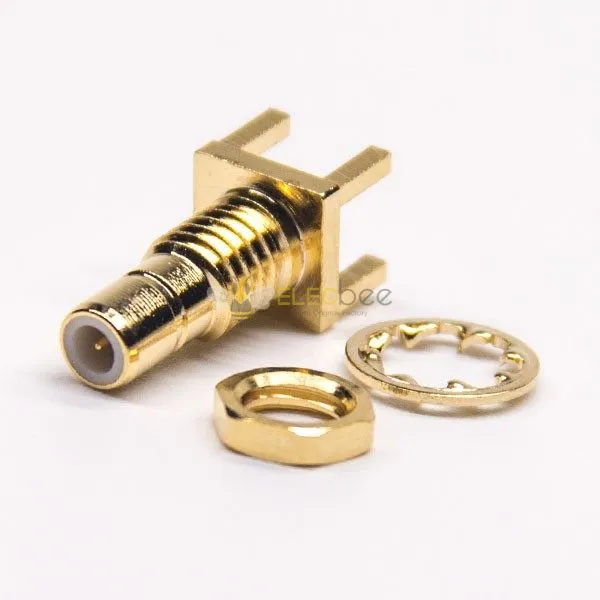

PCB Mount için SMB Kadın Düz Bulkhead
- Pcb Montaj, Jak/dişi, Düz/180°, 50Ω, Açık Delik, Bölme;
- Hızlı kurulum için geçmeli kaplin tasarımı;
- Boardband performansı ve düşük yansıma ile;
- Kritik olmayan alanlarda basınçlı döküm işlemini kullanarak Maliyetinizi azaltmak.
- 30 gün %100 Para iadesi ile Yüksek Kalite;
- OEM Orijinal Fabrikasından, çok daha iyi fiyatla aynı kalite.
SMB Bağlayıcılarının Ana Uygulaması:
Havacılık ve Savunma:Test Stantları
teknoloji:telemetri
Ticari Araç:Küresel Konumlama Sistemi
telekomünikasyon:Kablosuz Baz İstasyonları, Hücresel Mobil Sistem
Veri iletişimleri:Yönlendiriciler, WIFI, Radyo Panoları
Sanayi:M2M İletişimi, Proses Kontrolleri, Video Sistemleri, Enstrümantasyon
- Özellikler
-
Ürün özelliği
Öznitelik Değeri
Aramak
-
Vücut Malzemesi
Cooper
-
Terminal tipi
Lehim Tipi
-
Cinsiyet
Bayan
-
yön
Düz
-
polarite
Standart
-
İşlev
Diğer
-
Kaplama
Altın Kaplama
-
Kurulum özellikleri
Bulkhead / Delik Üzerinden
-
İç direnç
50 Ω
-
Dış iletken bağlantı
Olma -dan
-
Yükleme metodu
Kablo/PCB Montaj/Panel Montaj
- Açıklama
elektriksel özellikler
- Empedans: 50 ohm
- Frekans Aralığı: 0~4 GHz
- VSWR: Düz tip ≦ 1,3 maks / R/A tipi ≦ 1,5 maks
- Dielektrik Dayanım Gerilimi:
RG316, RG402 için 1000 V rms min
750 V rms min. RG178 için - Çalışma Gerilimi:
335 V rms maks. RG316, RG402 için
250 V rms maks. RG178 için - Merkez Temas Direnci ≦ 6,0 mΩ (Maks. Milliohm)
- Dış Temas Direnci 1,5 mΩ (Maks. Milliohm)
- İzolasyon Direnci ≧ 1000 mΩ(Megohm min.)
Mekanik karakteristiği
- Kaplin: Geçmeli
- Temas Tutma: 4 lbs min.
- Çiftleşme Dayanıklılığı: ≧500 döngü (Berilyum Bakır Teması için)
Çevresel Özellikler
- Çevresel Özellikler: -65°C ~ +155°C
- Titreşim: MIL-STD-202 Yöntemi204
- Korozyon Direnci: MIL-STD-202 Yöntem 101
Malzeme:
| Parça | Malzeme | Sona ermek |
| Vücut | Pirinç | Altın |
| Merkez İletişim Pimi | Pirinç | Altın |
| Yalıtkan | PTFE | ------ |
