RJ11 konektörüve telefon arayüzü ayrıntıları
RJ11 evrensel bir telefon konektörüdür. Aslında, başlangıçta Amerika Birleşik Devletleri\'nde Western Electric Company tarafından geliştirilen bir konektörün ortak adıydı. Orijinal adı WExW ve şekli 6 pin idi.
RJ adı, Bell sisteminin Evrensel Hizmet Sipariş Kodlarından (USOC) türetilen Kayıtlı Jack anlamına gelir. USOC, bir dizi Kayıtlı jak ve bunların bağlantı modlarıdır. Bell Systems tarafından kullanıcıların cihazlarını genel ağlara bağlamak için geliştirilmiş olup, artık FCC belgeleri tarafından düzenlenmektedir.

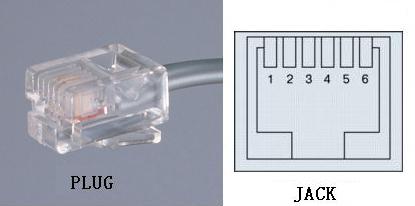

RJ11, RJ14 ve RJ25aynı boyutta, 9,5 mm genişliğinde aynı seridir, ancak kontak sayısı farklıdır. RJ11, 6P2C\'yi temsil eden (altı konumlu, iki iletkenli) bir çift hatta bağlanabilen yalnızca bir orta kontağa sahiptir. RJ14, 6P4C olarak belirtilen iki çift kabloyu bağlamak için dört orta kontak kullanır; RJ25, altı kontağın tümünü kullanır ve 6P6C ile gösterilen üç çift kabloyu bağlayabilir.
İşte dizinin sıra ve renk tablosu:

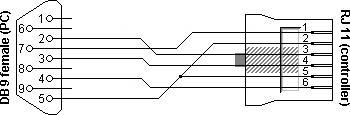

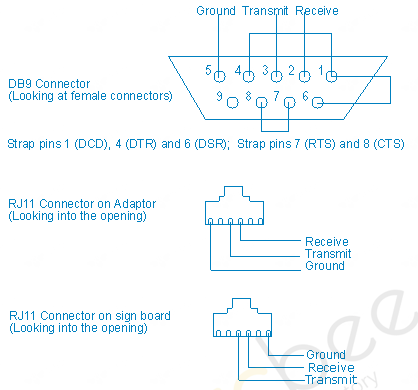

RJ11, RS-232 veya 485 arabirimi olarak da kullanılabilir. İşte üç örnek:
Bazen bu konektör, düşük voltajlı güç kaynağı (AC veya DC) sağlamak için kullanılabilir. PIN2 ve PIN5 (siyah ve sarı çizgiler) yaygın olarak kullanılır.
RJ11 genellikle bu 9,5 mm serisi için genel terim olarak kullanılır ve sırasıyla kontak sayısını ayırt etmek için RJ11-6P2C, RJ11-6P4C ve RJ11-6P6C kullanılır.
Telefon ayrıca, telefonu ve tutacağı bağlamak için 4P4C (RJ22 olarak da bilinir ve RJ9 ve RJ10\'lu bir seri) adı verilen bir konektör kullanır. RJ11\'den daha küçük, 7,5 mm genişliğinde 4 kontağı vardır.

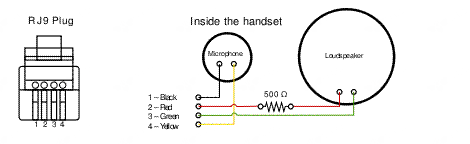

MIC ve kulaklık arasındaki bağlantı aşağıdaki şekilde gösterilmiştir:
Bağlayıcı ayrıca Apple Macintosh\'ta ana bilgisayarı klavyeye bağlamak için kullanılır ve ayrıca DirecTV set üstü kutularında kullanılır.
RJ11 ABD\'deki standart telefon konektörüdür, İngiltere\'deki BS 6312, Fransa\'daki F-010, Almanya\'daki TAE Konektörü temelde benzerken, Avusturya\'daki TDO Konektörü ve Polonya\'daki WT-4 oldukça farklıdır.
Daha yaygın olarak kullanılan RJ konektörlerinden biri, dört bükümlü çifte bağlanabilen ve 12 mm genişliğinde, RJ11 serisinden biraz daha geniş olan Ethernet bağlantıları için RJ45 konektörü 8P8C\'dir. RJ45 bazen telefon veya RS232 bağlantıları için de kullanılır ve bazı kişiler bunu VGA video sinyallerini iletmek için kullanır.
Ayrıca, bükümlü çiftleri aşağıdaki sırayla bağlamak için RJ61 adlı bir 8P8C konektörü vardır:
Sıradaki üçüncü ve dördüncü bükümlü çift hatlar birbirinden uzak olduğundan, Ethernet yüksek frekanslı sinyallerin iletimi için uygun olmayan büyük karışmalara neden olacaktır.
Ayrıca her biri 23 TDM kanalı iletebilen dört çift T1 veri bağlantısını bağlamak için kullanılabilen 8P8C olmak üzere bir RJ48 KONEKTÖRÜ de vardır.
