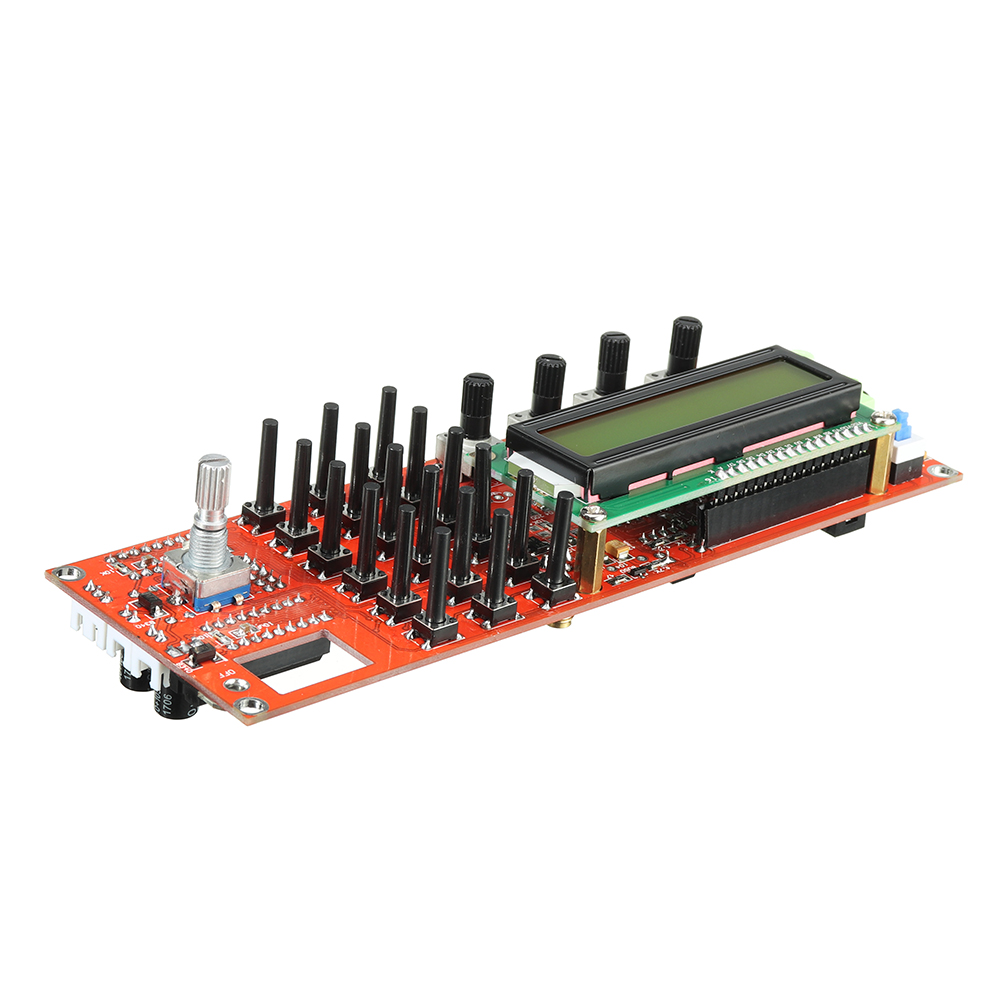

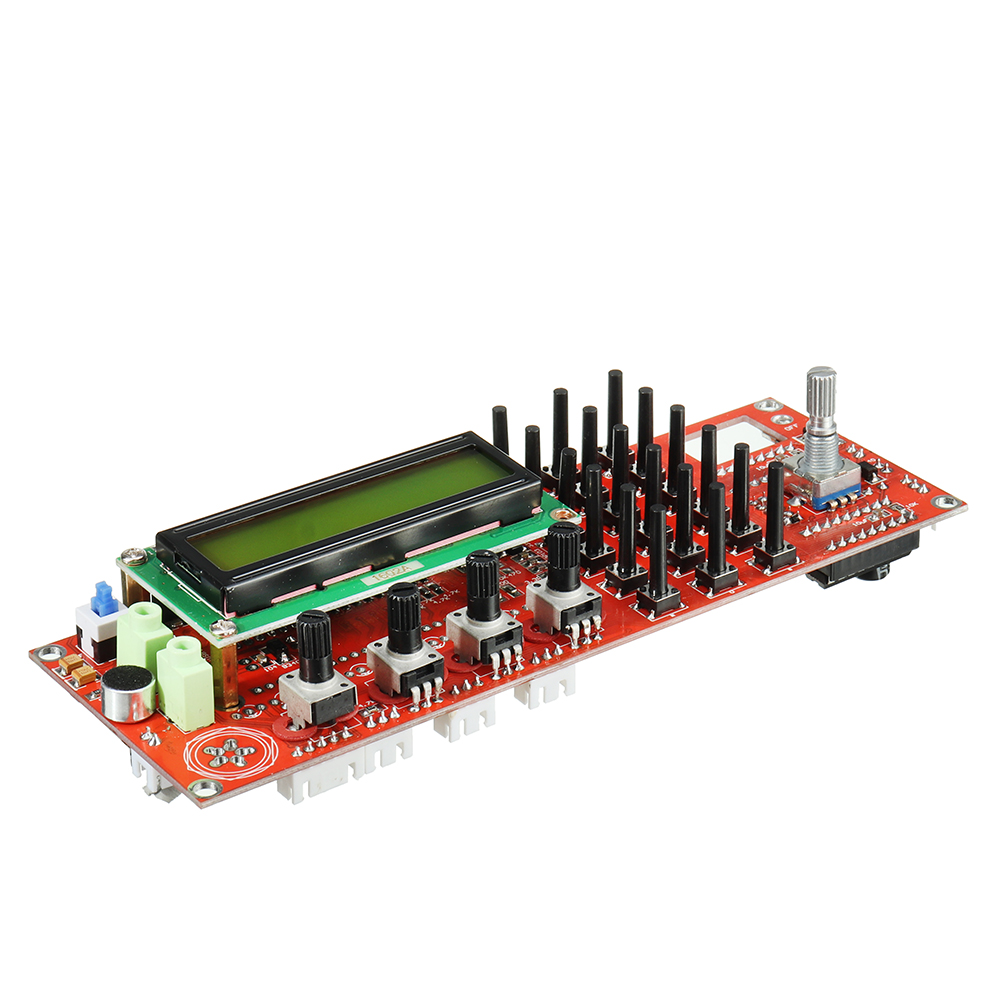

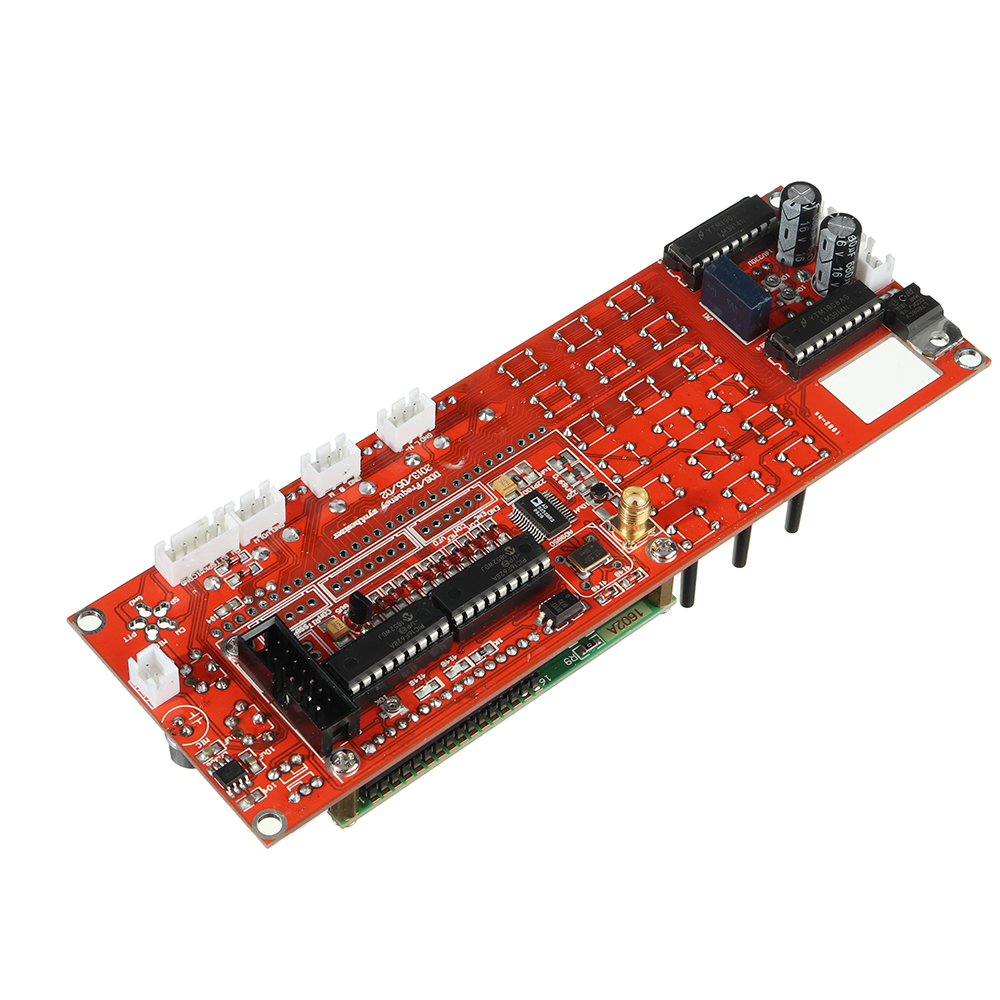

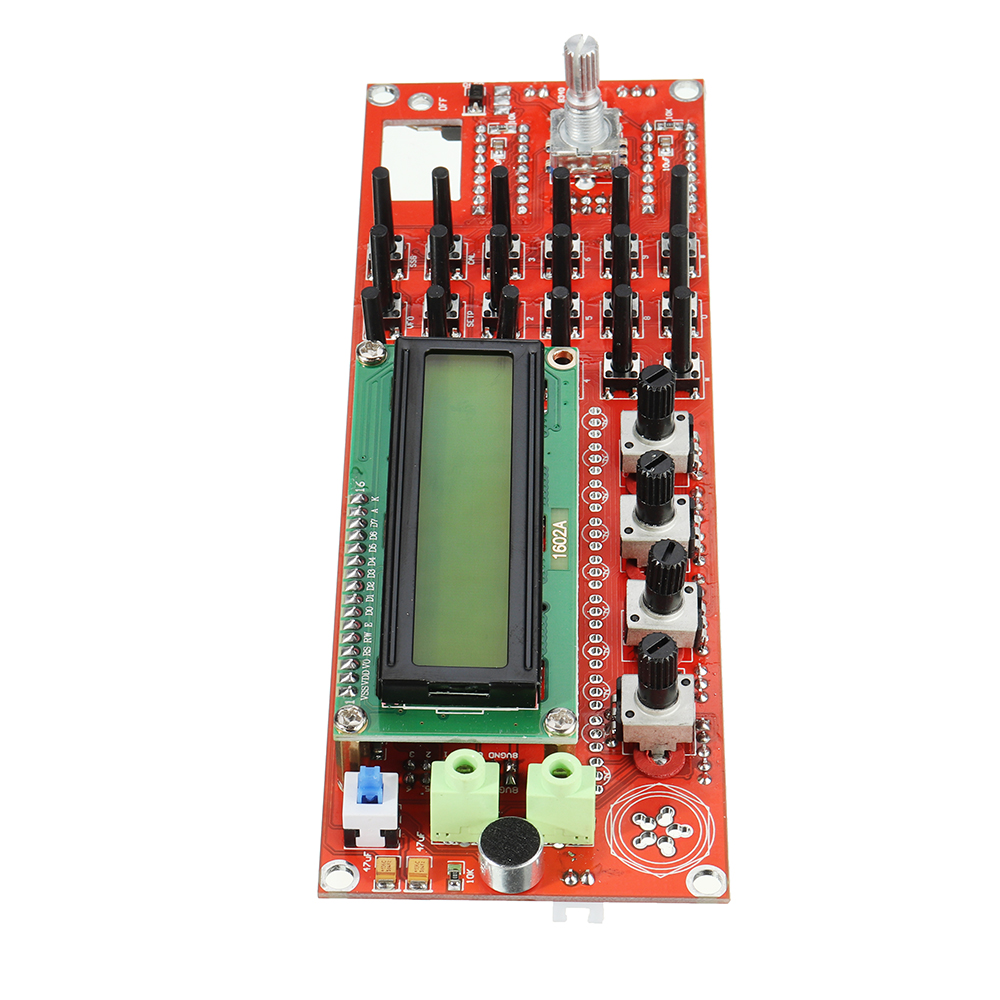

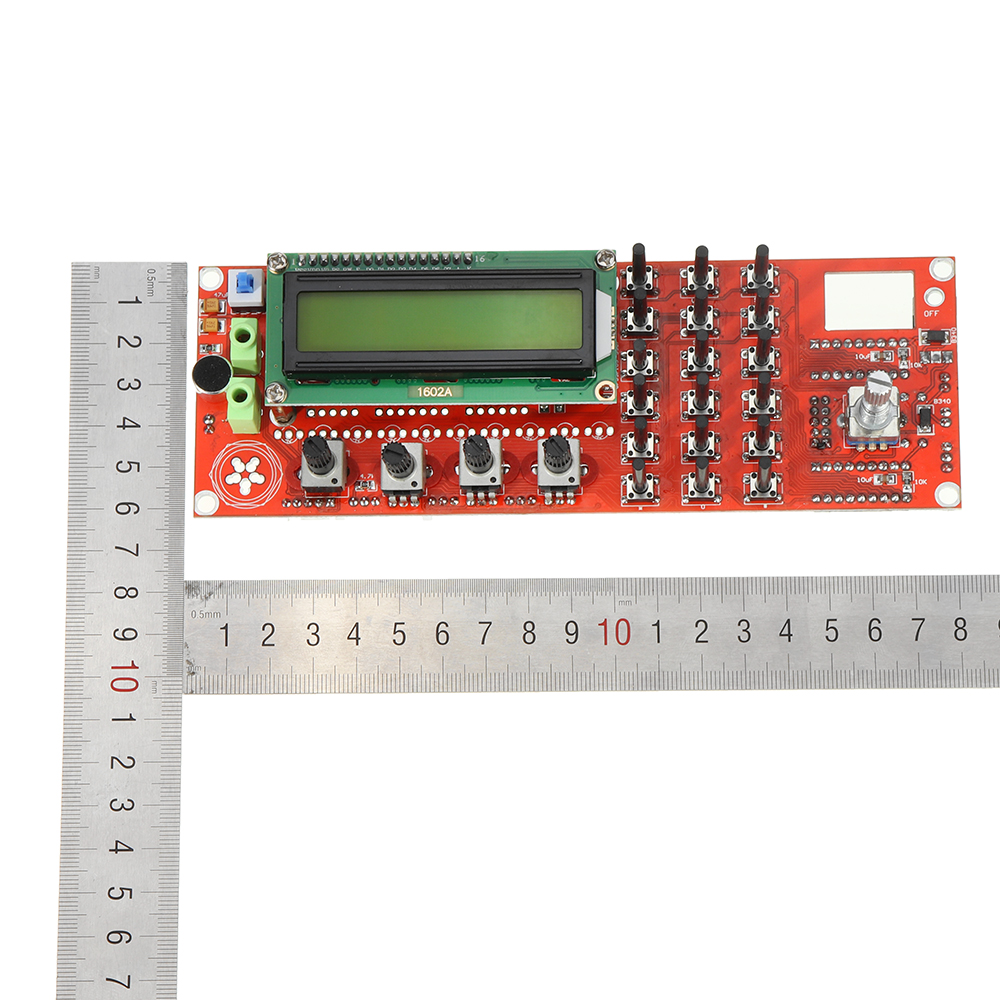

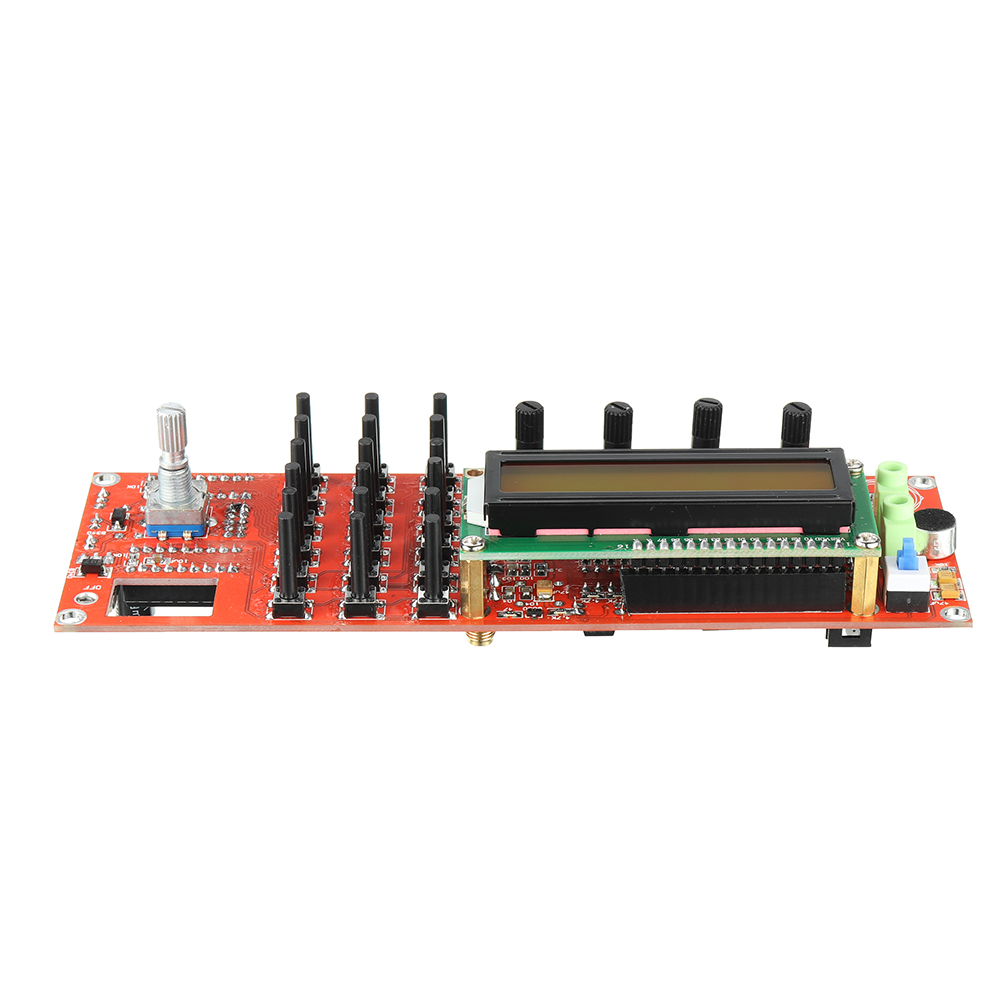

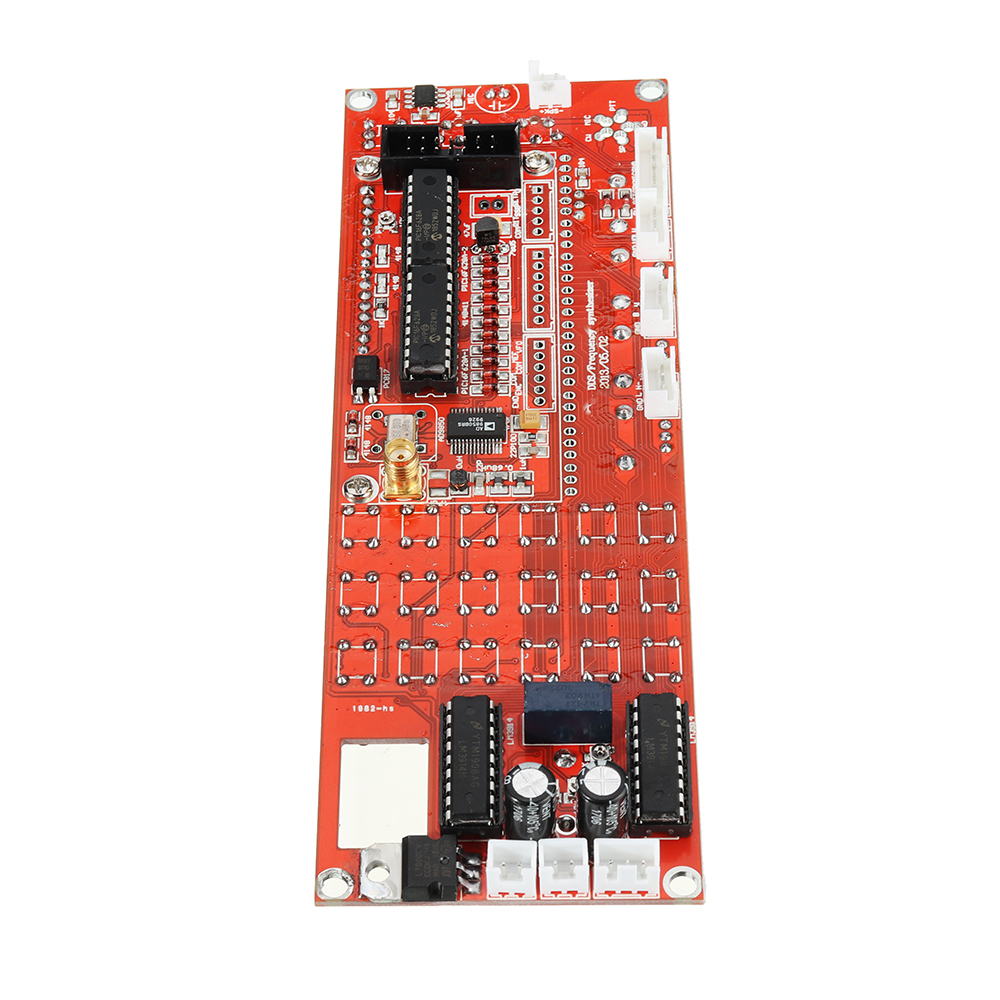

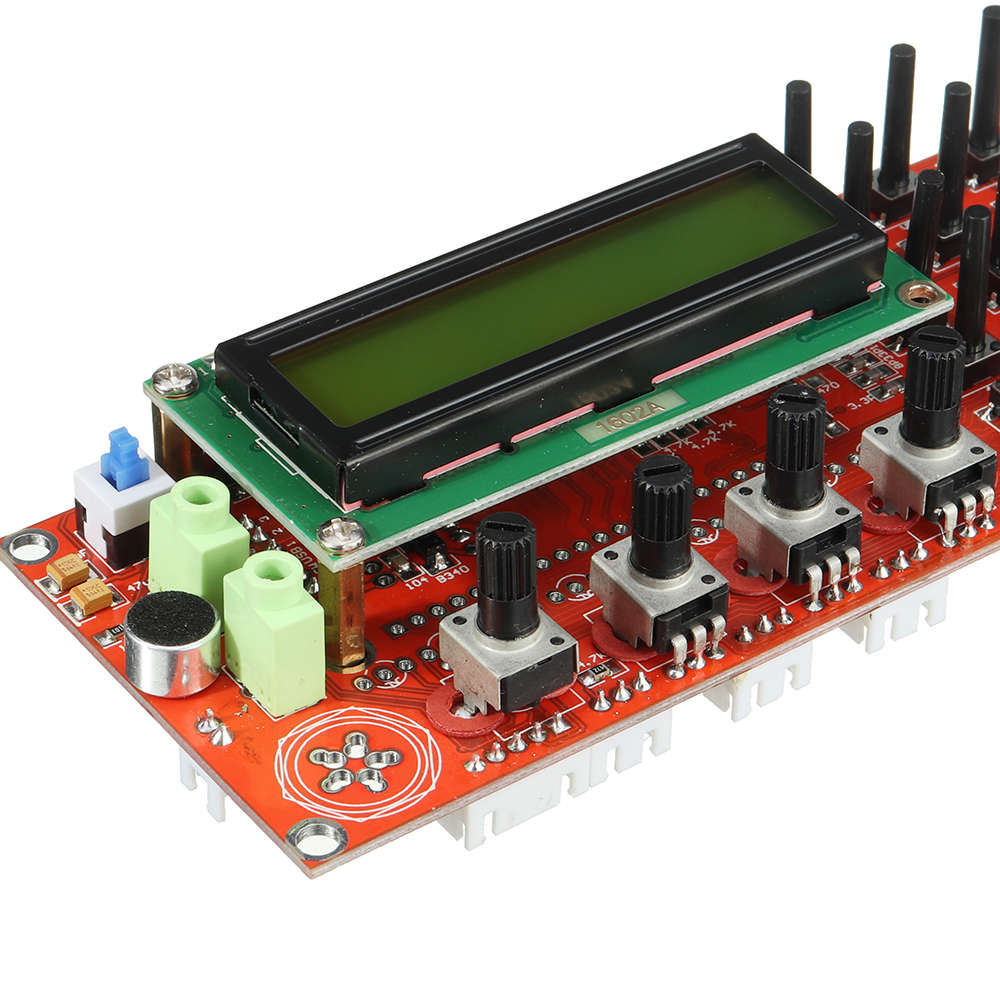

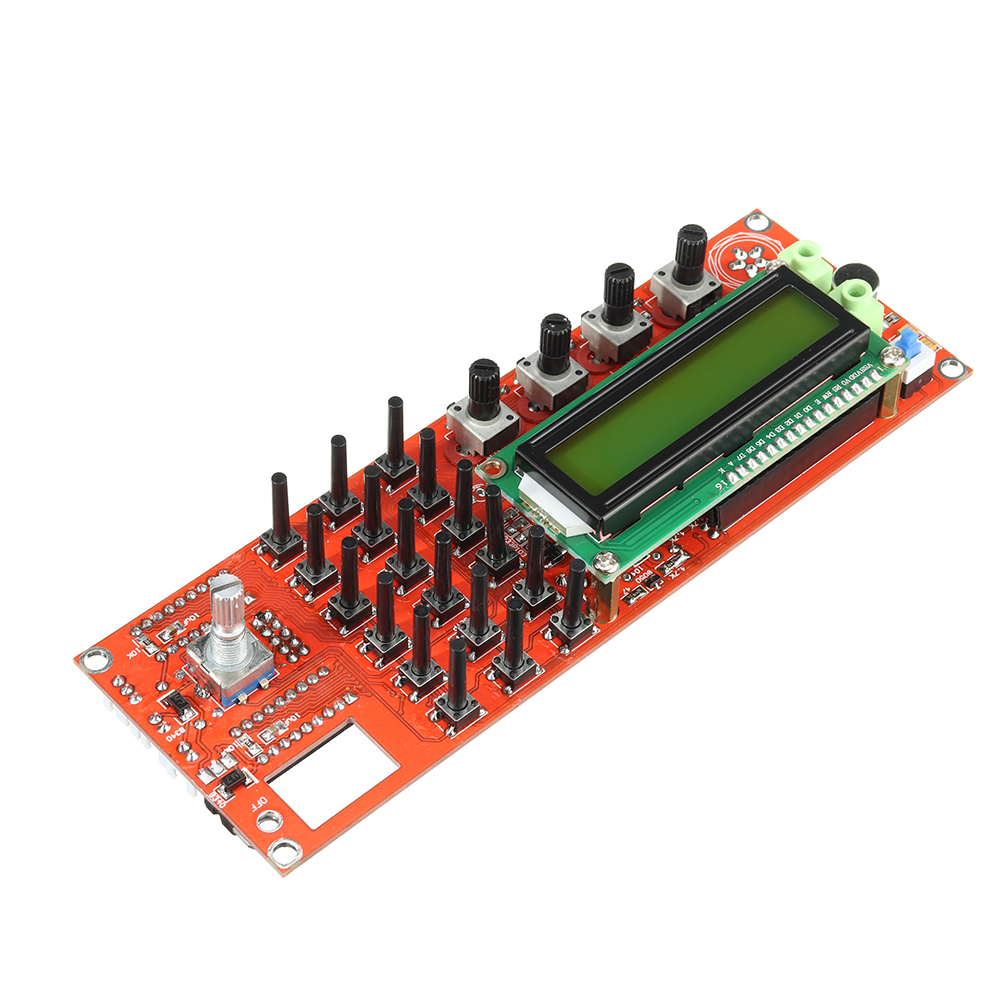

Elecbee 0-55MHz AD9850 DDS Sinyal Jeneratörü Kısa Dalga Radyo Dalgası Band Modülü HAM Radyo SSB6.1 Alıcı-Verici VFO SSB için
SKU: EB0046812
Favoriler
Ana Özellikler
12V giriş
12V çıkış
Algılama sinyaline duran dalga gücü.
Ortak zemin
Manuel kazanç kontrolü
Bant genişliği güç düzenlemesi, tamamen
Karşılık gelen anakart mikrofonları, PPT ve CW'yi korna olarak kullanır.
Anakart kontrol modu ve bandı
DDS test güç kaynağı, kaynak gerektirmez
Hata ayıklama ayarlarını kullan
Harici düğme kablolama yöntemleri:
Şekil KB-2 ve KB-1, ortak fazlı dört ayak olan ilgili arayüzün ortak piminin ilk ayağı olan harici bir anahtar arayüzüdür, KB-1 gibi ilgili işlevleri: 1 -2'yi tamamlamak için bağlanır KB-1: 1-4 gibi çalışma modu kontrolü anahtarlama fonksiyonları, adımın ayarlanmasını sağlamak için bağlanır.
A kontak pimi 2 KB-2 anahtarının görünümü altında ve B ardından KB-2 Pim 3'ün çizimi, KB-2 1 ayağı üzerinde C'nin çizimi devam eden kodlama anahtarı ayağının üzerindeki ENC görüntüsü.
Çalışma modu ve bant kontrol fonksiyonu:
Mikrodenetleyicinin kendisinin sınırlı kapasitesi nedeniyle, sürücü veya harici röle çalışma voltajı farklıdır, doğrudan bir röleyi sürmez, sürücülerin çalışma modu gerekir ve çalışma bandı harici bir sürücü devresine ihtiyaç duyar, belirli bir devre diğer malzemelere atıfta bulunabilir.
LCD arka ışık bağlantısı:
Kendi yapılandırma LCD ekranını kullanabilecek kişi sayısını hesaba katarsak, LED arka ışığı farklı kutuplardan kaynaklanıyor olabilir, bu nedenle PCB, 15 ve 16 fit boştur ve hepinizden LCD'yi kullanılan kutuplara göre bağlamanızı rica ederiz. .
LCD arka ışık bağlantısını sağlar, 16 fit topraklı, 15 fit seri halinde + 5V güç kaynağına bağlı 51 ohm'luk bir direnç gibidir, arka ışığı kapalı tutmak istiyorsanız, + 5V kontrolüne geçiş yapabilirsiniz.
DDS hata ayıklaması:

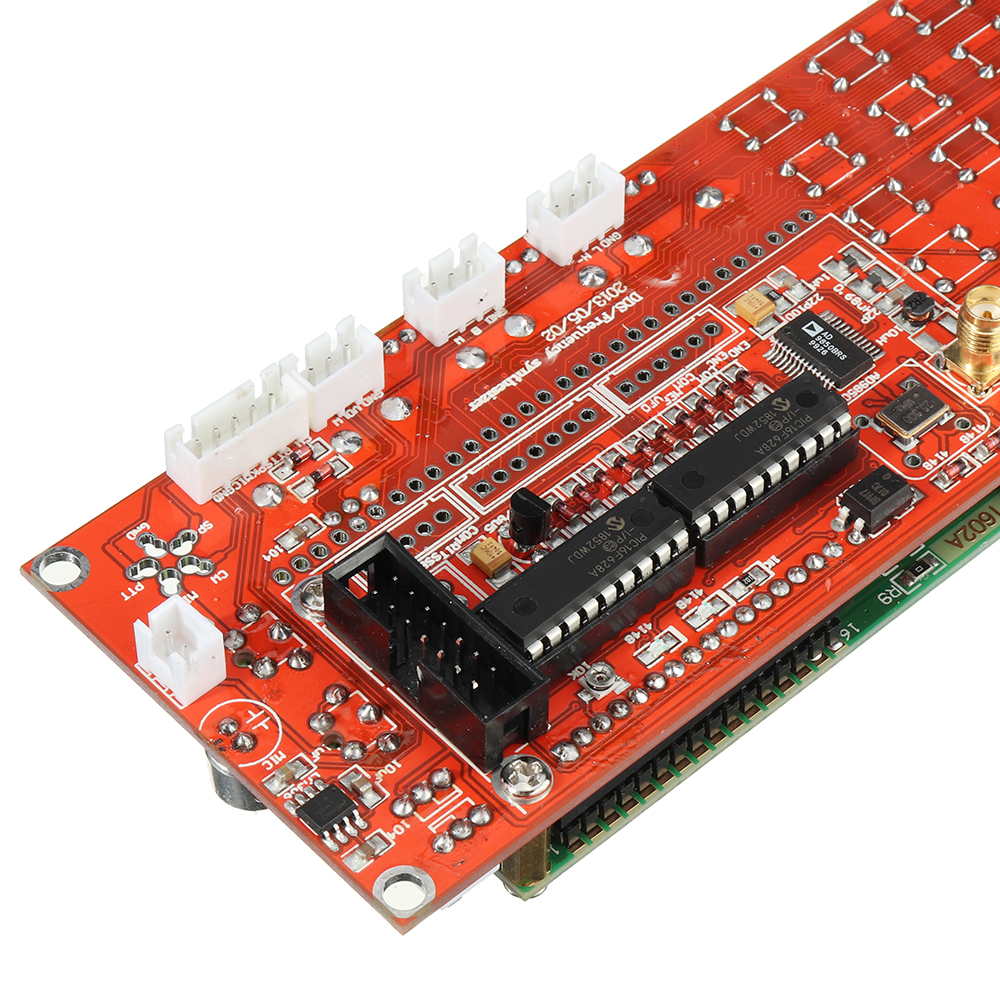

DDS kontrol çipi PIC16F628A-1 ve PIC16F628A-2, VER4.06 programını yazmıştır, tüm kurulum tamamlandıktan sonra, erişim 5V beslemesi, kontrastı ayarlamak için 10K potansiyometre, normal şartlar altında ekranda görebileceğiniz karakter, eğer normal değil, mikrodenetleyici ve gösterge bölümünün çalışma voltajını ölçün. Ayarlanan voltaj polarite koruması, böylece ölmeniz durumunda yanma olmaz.
LCD karakterleri görüntüleyemiyorsa, lütfen PIC16F628A'yı değiştirmeyi deneyin, çünkü iki program farklı yongalardır, bileşen kurulumunda işaretli numaramı takip edin.
DDS anahtar talimatları ve adımları:
1. Bir anahtar arayüz açıklaması:
ENC kodlama anahtarı kablo ayağı
MEM depolama modu dönüştürme
VFO VFO A, VFO B'ye dönüştürülür veya bir VFO B anahtarı tarafından VFO A'ya dönüştürülür.
Dönüştürme SSB çalışma modu, USB LSB AM CW döngü dönüştürme.
RIT alım frekansına ince ayar yapar.
ADIM ayar düğmeleri.
CAL işlevi ayar düğmesi.
2. KB-1 ve KB-2'nin ortak bir pimi olduğu, ancak topraklama olmadığı durumlarda, lütfen kurarken dikkat edin.
3. CAL düğmesini basılı tutun, başlangıç u200bu200bayarları arayüzüne önyükleme yapın ve CAL düğmesini bırakın.
A: 6XREFCLE'I ETKİNLEŞTİRİN: Çip saati modunu ayarlayın, frekans kodlama anahtarı ayarlarını yapın, AD9851'i 6 oktav'a, AD9850'yi 1 oktav'a ayarlayın, sonraki öğeye girmek için CAL'a basın.
B: DDS-SYSTEM-CLK: çip çalışma frekansı ayarlanır, AD9851 aktif Zhong'un 6 çarpan değerine ayarlanır, AD9850 kaynağın gerçek çıkışına ayarlanır. değer, sonraki öğeye girmek için CAL'a basın.
C: MIN_RX_DDS_FREQ: minimum çalışma frekansı ayarı, değeri değiştirmek için kodlama anahtarını ayarlayın, STEP tuşu ile ayar adımı ara frekans değerinden daha büyük ayarlanmalıdır, sonraki öğeye girmek için CAL'a basın.
D: MAX_RX_DDS_FREQ: maksimum çalışma frekansı ayarı, STEP tuşu ayar adımı ile değeri değiştirmek için kodlama anahtarını ayarlayın, 60MHZ veya daha azına ayarlanmalıdır, sonraki öğeye girmek için CAL'a kısa basın.
E: SSB_OFFSET: SSB modu trim, değeri değiştirmek için kodlama anahtarını ayarlayın, STEP tuşu ayar adımı ile sonraki öğeye girmek için CAL'a basın.
F: CW_OFFSET: Değeri değiştirmek için kodlama anahtarına ince ayar yapmak ve ayarlamak için CW çalışma modu, STEP tuşu ayar adımı ile sonraki öğeye girmek için CAL'a basın.
G: OFFSET_FREQ: MF ayarı, 9MHZ veya 10.7MHZ olarak ayarlandığında, değeri değiştirmek için kodlama anahtarını ayarlayın, STEP tuşu ayar adımı ile sonraki öğeye girmek için CAL'a basın.
H: ÇARPAN: çarpan ayarı 1 olarak ayarlanmalıdır, sonraki öğeye girmek için CAL'a basın.
I: Ekranda SAVE (Kaydet) mesajı görüntülenir, yukarıdaki tapınakların içerikleri otomatik olarak kaydedilir ve normal çalışmaya geri dönülür.
notlar:
1. DDS SİSTEMİ CLK, 30MHZ aktif kristalden sonraki frekansla ölçülebilir, ölçülen değer 6 ile çarpılır, hesaplanan değer burada ayarlanır, eğer AD9851 kullanıyorsanız, başlangıçta hat üzerinde 180 milyona ayarlanır.
2. OFSET FREK ara frekans ayarları + veya - olarak ayarlanabilir, değeri değiştirmek için döner düğme, ADIM tuşunu basılı tutun, ardından adımı ayarlamak için kodlanmış döner düğmeler. Ayrıca minimum çalışma frekansı artı ara frekansın değeri sıfırdan büyük olmalıdır.
Daha Fazla Göster
Açıklama
Giriiş:
Bu bitmiş bir ürün, DDS, dijital doğrudan giriş frekansı, hacim potansiyometresi potansiyometresi, amplifikatör kazanç bant genişliği potansiyometresi, AGC potansiyometresi, S - LED masa ekranı, duran dalga - LED masa ekranı
1 x Sinyal Oluşturucu
