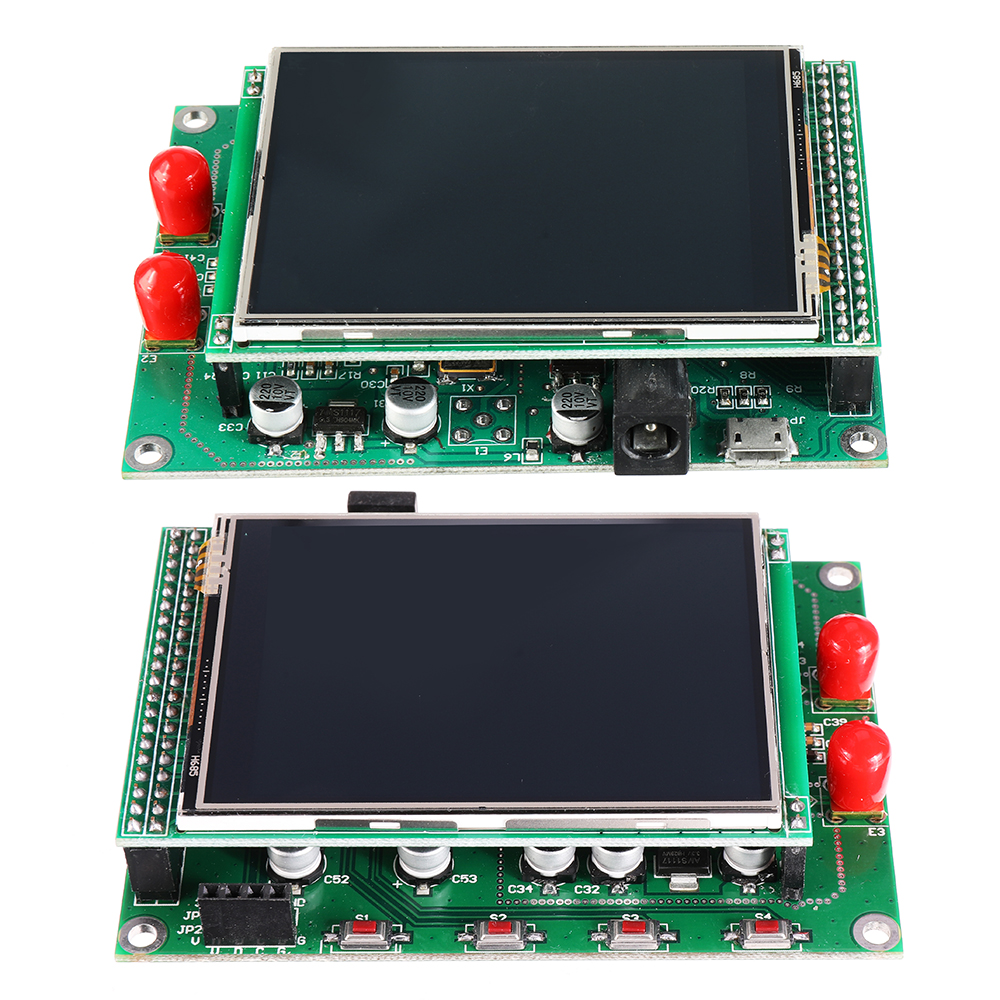

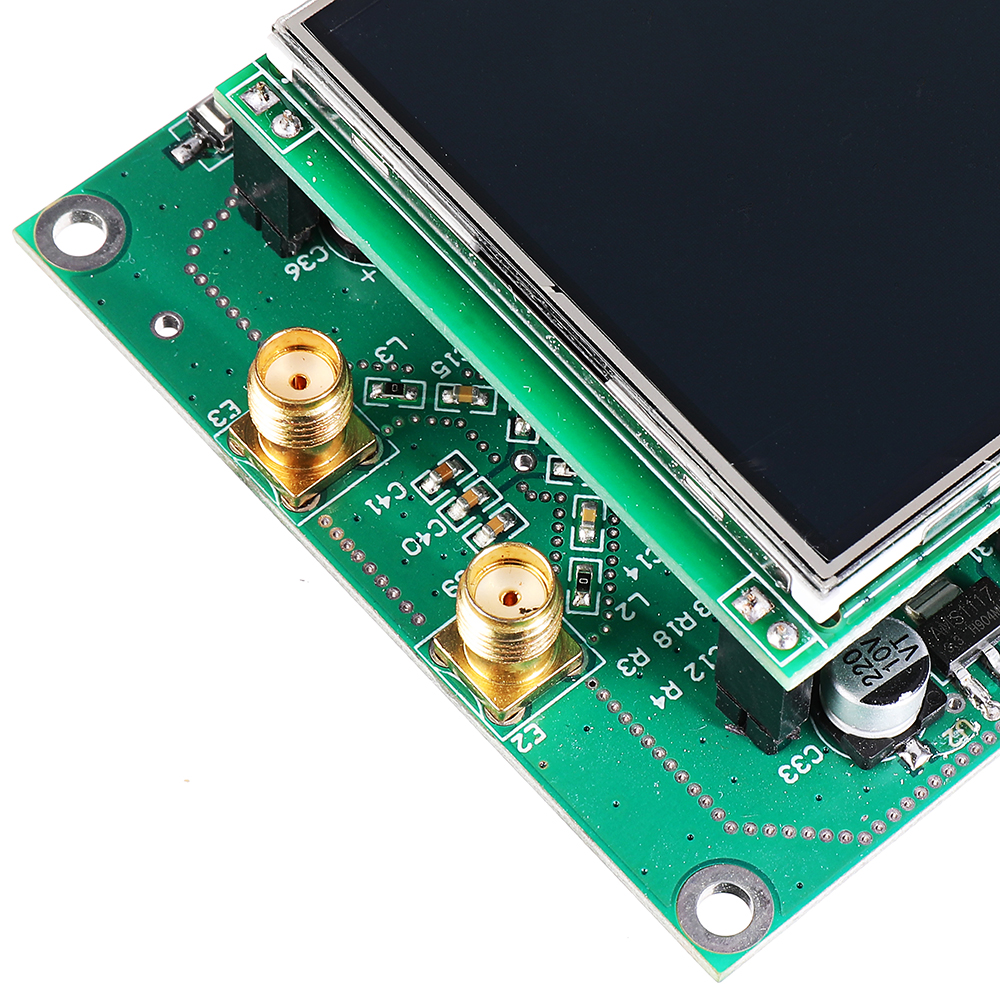

Elecbee ADF4350 ADF4351 射频扫描信号源发生器板 138M-4.4G/ 35M-4.4G STM32 带 TFT 触摸 LCD
SKU: EB0041507
收藏
主要特点
ADF4350/ADF4351模块是资深工程师打造，完全参考正式版设计。 PCB板外形美观，布局设计合理，用料标准。
The output frequency range: 138M-4.4G/ 35M-4.4G. Fractional N points frequency synthesizer and integer N frequency synthesizer.
具有低相位噪声的 VCO。 可编程 1/2/4/8/16 分频器输出。
供电方式：5V供电，可直接使用USB供电。
Color screen display, touch screen operation, can realize frequency, frequency sweep.
芯片介绍：
ADF4350/ADF4351 combined with external loop filter and external reference frequency when using, it can realize the decimal N points frequency or integer N frequency and phase lock loop frequency synthesizer.
ADF4351 具有集成的压控振荡器 (VCO)，其基波输出频率范围为 2200 MHz 至 4400 MHz。 此外，采用1/2/4/8/16分频电路，用户可以产生低至35 MHz/137.5 MHz的射频输出频率。 对于应用的隔离，RF输出级可以静音。静音功能可以通过引脚控制，也可以通过软件控制。 同时提供辅助射频输出，不用时可关闭。
规格：
输出频率范围：138M-4.4G/ 35M-4.4G
均方根 (RMS) 抖动：小于 0.4 ps RMS（典型值）
电源电压：3.0 V 至 3.6 V
逻辑兼容性：1.8 V
可编程双模式预分配频率计数器：4/5 或 8/9
可编程功率输出：是
射频输出静音功能：是
三线串行接口：是
模拟和数字锁定检测：是
宽带宽内快速锁定模式：是
减少循环滑差：是
尺寸：约。 93 x 66 x 20 毫米/ 3.66 x 2.59 x 0.78 英寸
测量波形：
测量波形：
1GHz
展开
描述
点击此处下载手册：ADF4350/ADF4351 （密码：x12345678）

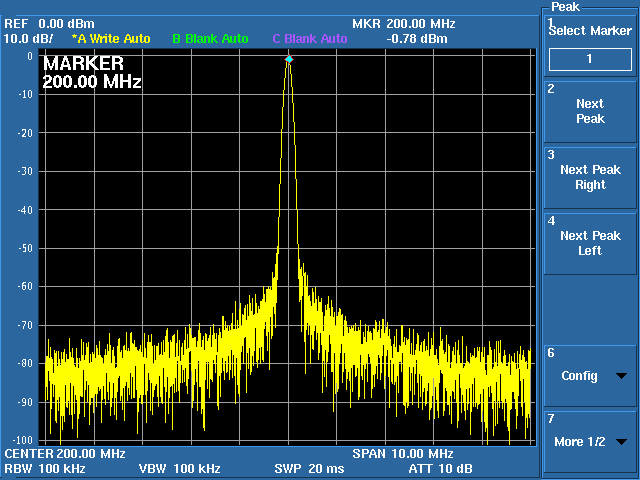

200MHz

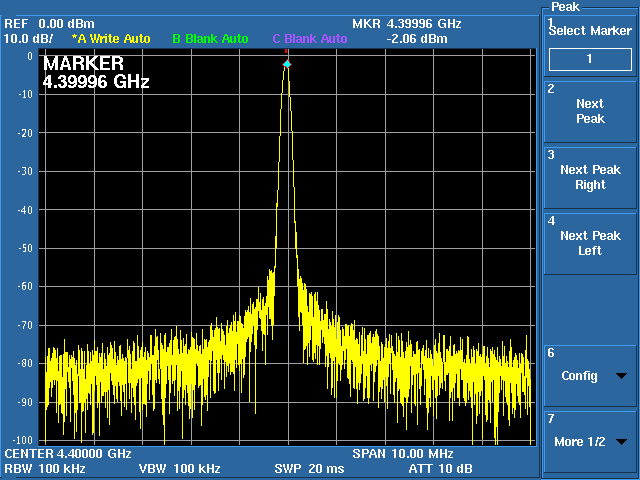

4.4GHz

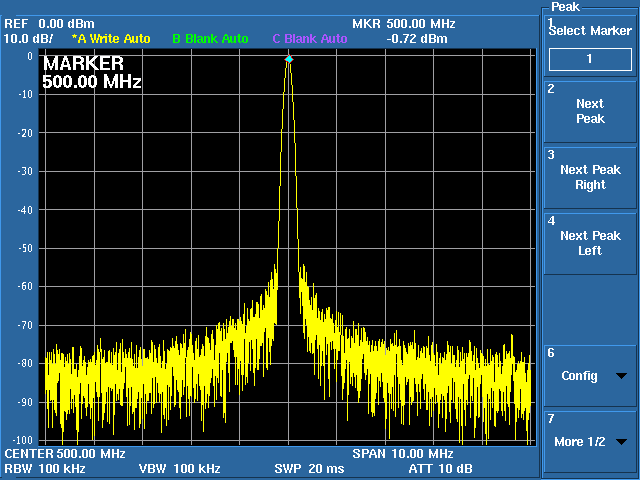

500MHz

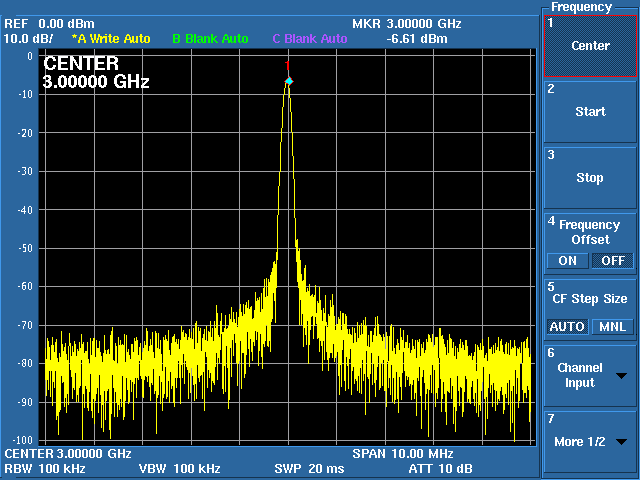

3GHz

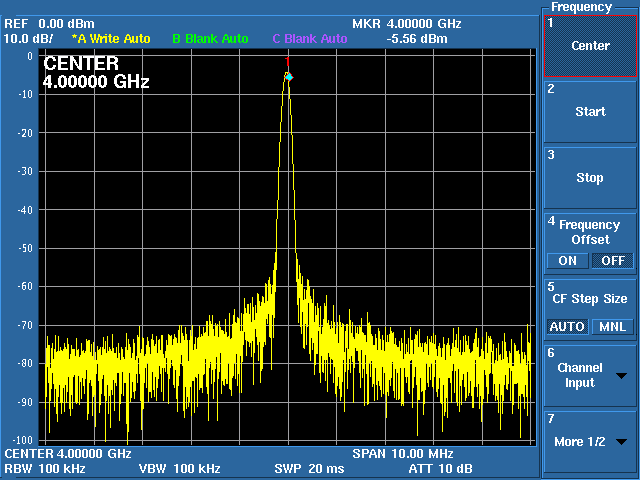

4Ghz

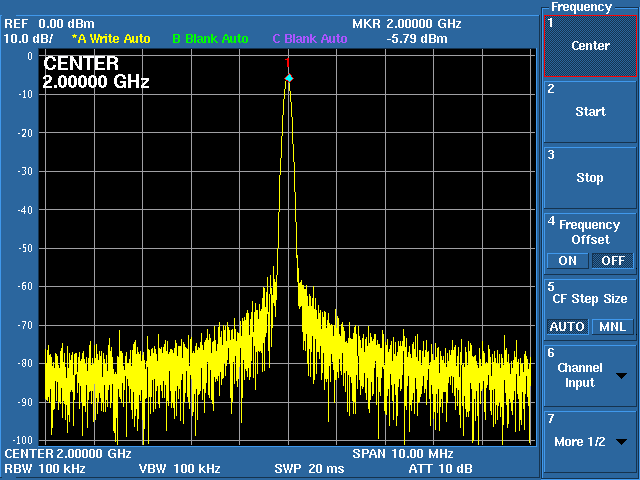

2GHz
应用：
无线基础设施（w-cdma、td-scdma、WiMAX、GSM、PCS、DCS、DECT）
测验设备
无线局域网（LAN）、有线电视设备
钟
笔记：
请勿撕下显示屏上的保护膜。 此触摸屏为电阻屏，刮擦会导致触摸功能失效。
PDF格式的电路图，底层驱动（不提供项目源代码），提供其他资料。

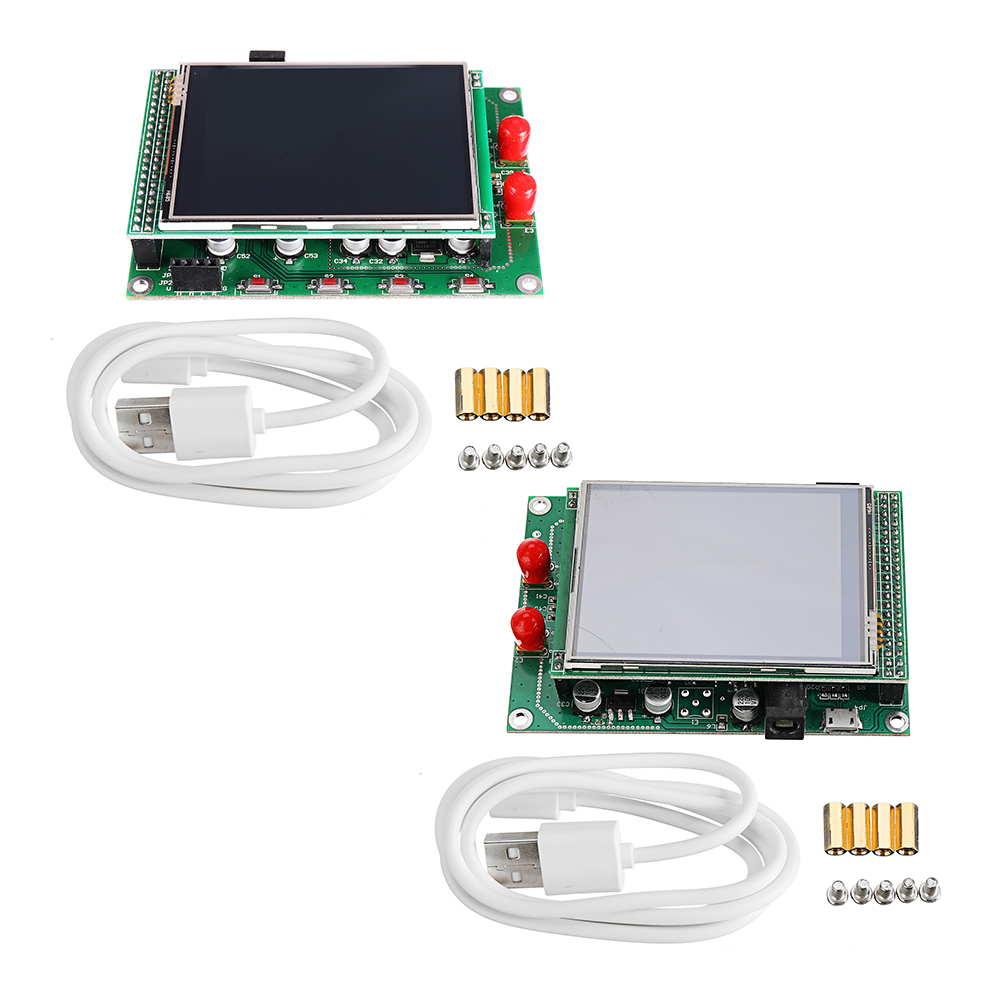

套餐包括：
1 个 ADF4350/ADF4351

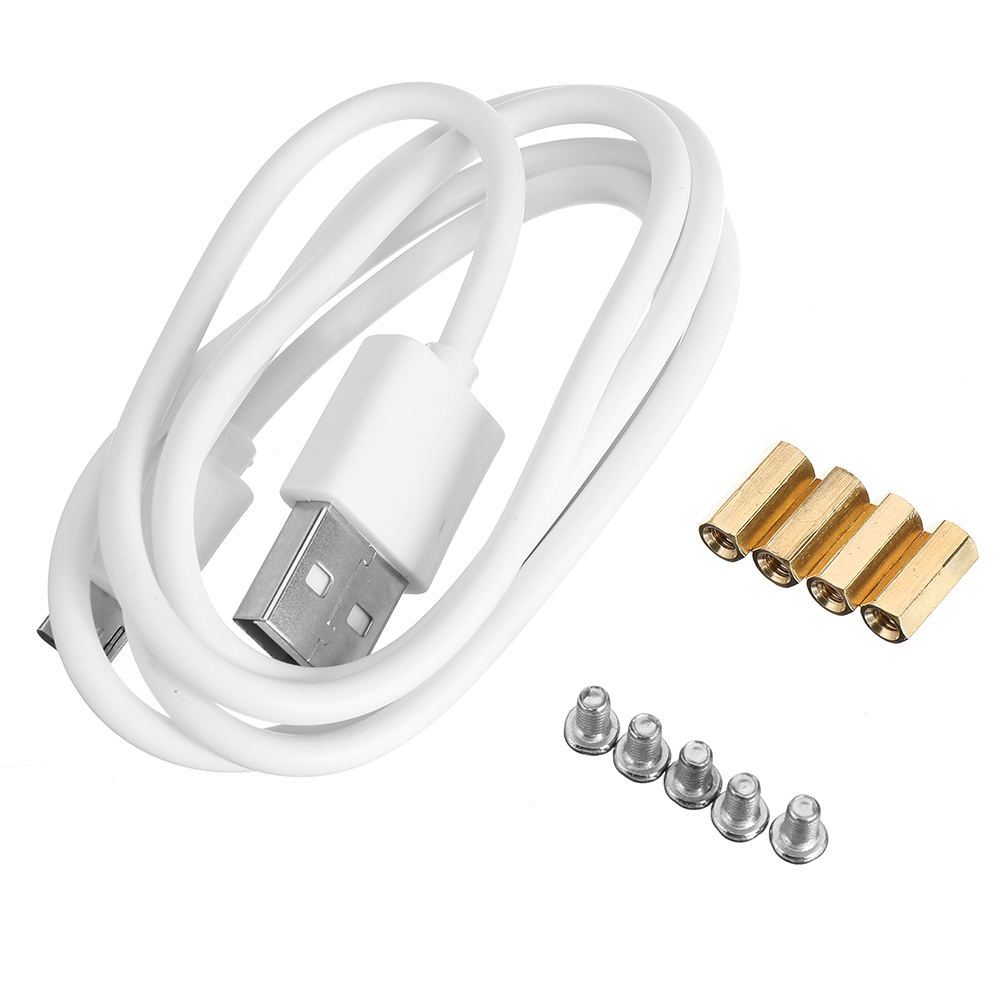

1 x USB 数据线
