Elecbee Catda 2通道隔离RS485扩展HAT板SC16IS752+SP3485树莓派4B/3B+/3B/3A+/Zero解决方案

标准树莓派 40PIN GPIO 扩展接口，支持树莓派系列板卡
采用SC16IS752+SP3485双芯片组合，SPI转RS485，数据速率高达921600bps

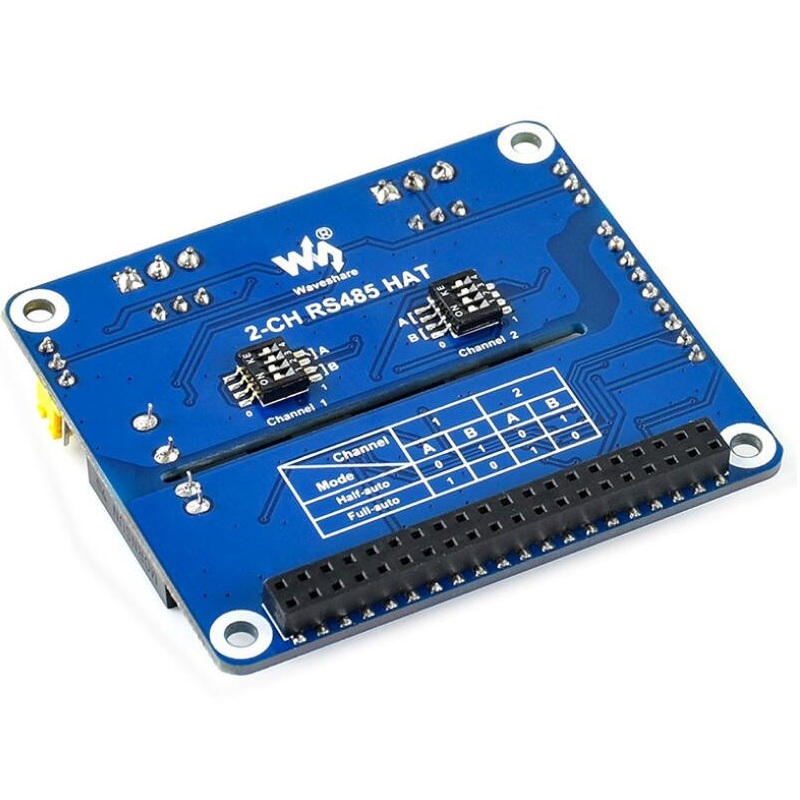

允许手动或自动收发数据，由 DIP 开关配置
板载TVS（瞬态电压抑制器），有效抑制电路中的浪涌电压和瞬态尖峰电压，防雷防静电
板载自恢复保险丝和保护二极管，确保电流/电压稳定输出，提供过流/过压保护，提高抗冲击性
用于指示电源和收发器状态的板载 LED
Break0ut SPI 控制引脚，用于连接主机控制板，如 Arduin0
附带开发资源和手册（C 和 Python 中的示例）

规格：

UART扩展芯片：SC16IS752
RS485收发器：SP3485
通讯接口：SPI
数据速率：300 ~ 921600 bps
工作电压：3.3V/5V
尺寸：65mm×56.5mm
安装孔尺寸：3.0mm

套餐包括：

1* RS485 帽子

概述：

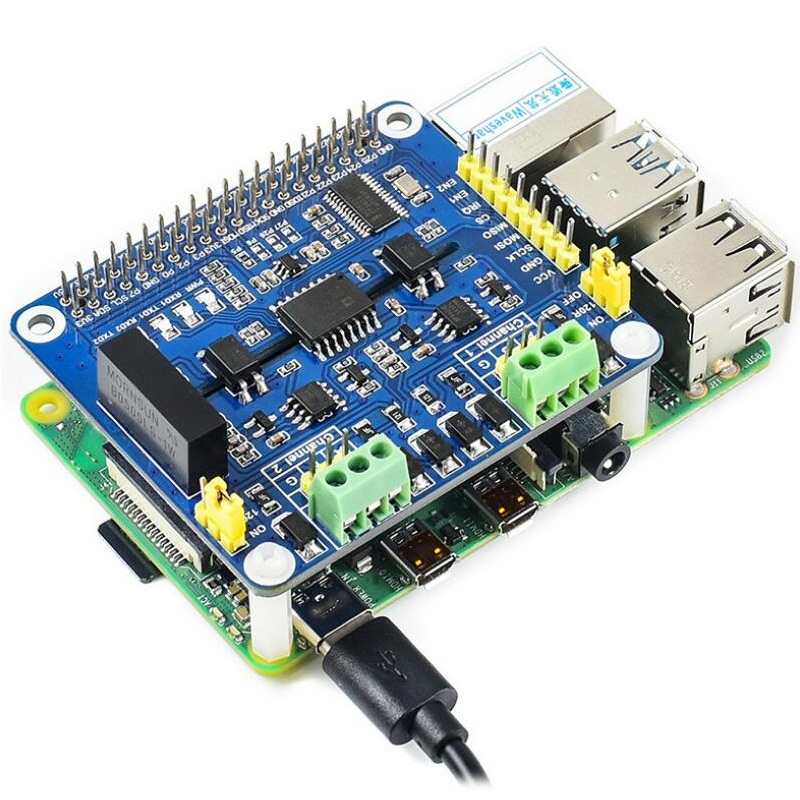

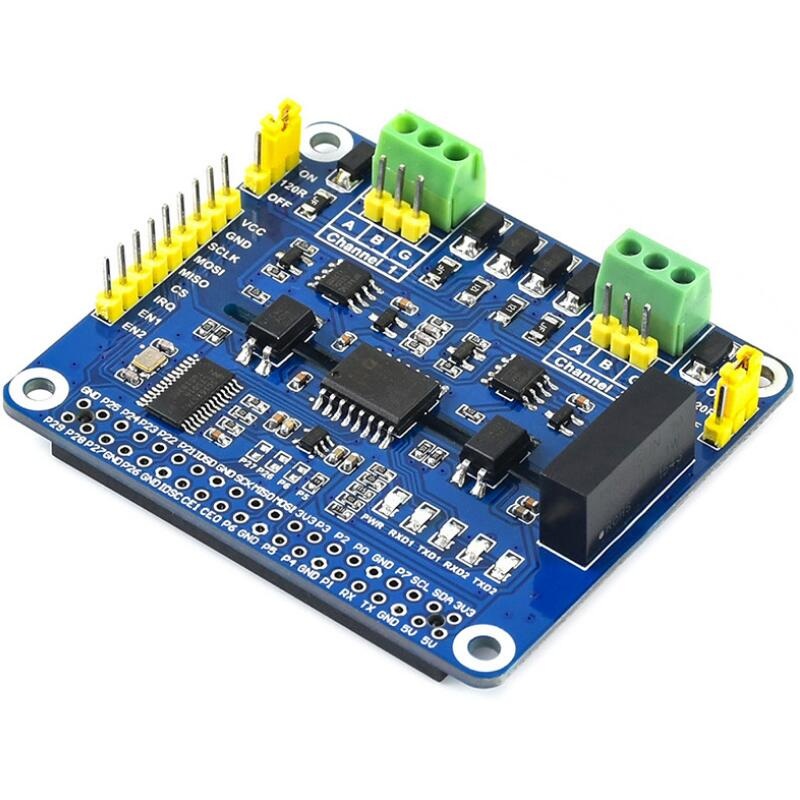

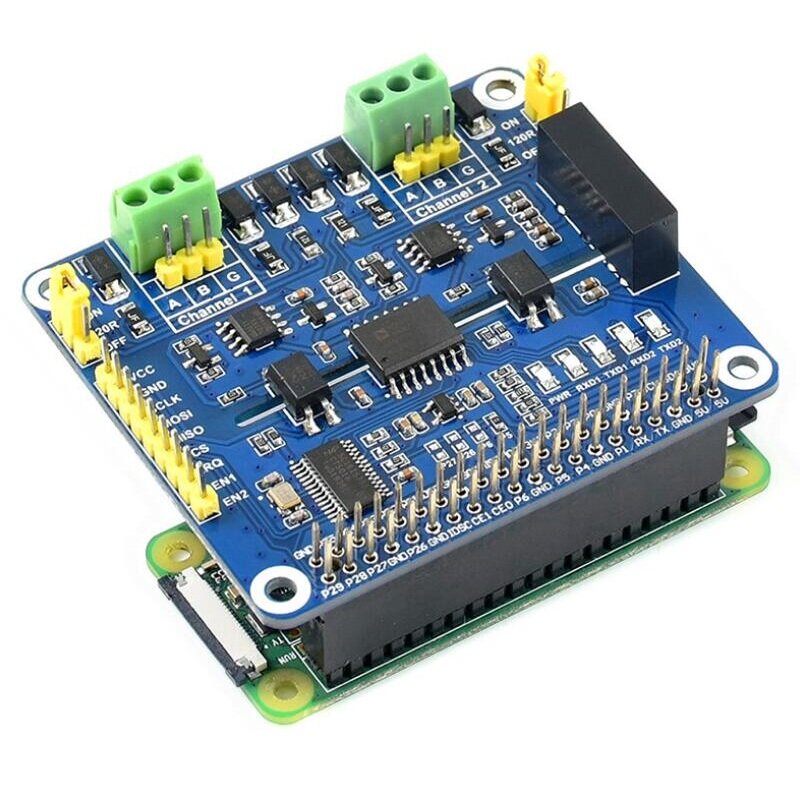

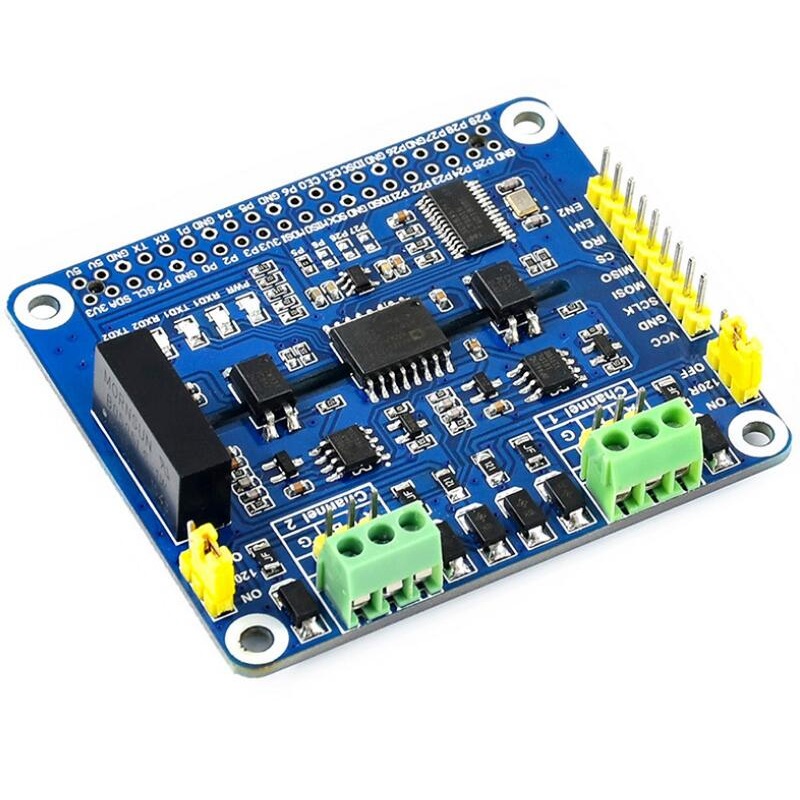

这是一款专为树莓派设计的2通道隔离RS485扩展帽，采用SC16IS752+SP3485方案，内嵌电源隔离、ADI磁隔离、TVS二极管等保护电路。

通过SPI接口轻松控制2路RS485进行自动收发。 由于其通信速度快、稳定性、可靠性和安全性，它是工业自动化等领域的理想选择。
