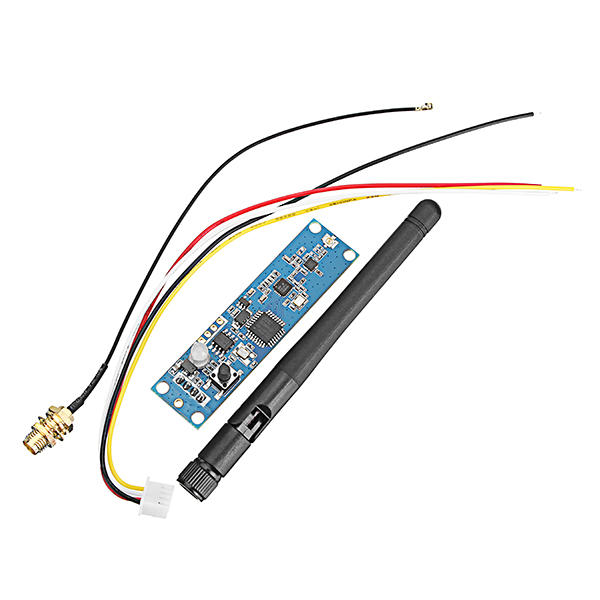

Elecbee DMX512 DC 5V 2.4G 2合1无线收发器PCB模块板LED舞台灯LED控制器带天线126通道7组ID码通信距离400m

Name: Elecbee DMX512 DC 5V 2.4G 2合1无线收发器PCB模块板LED舞台灯LED控制器带天线126通道7组ID码通信距离400m
Brand: Elecbee
SKU: EB0045282
Price: 115.08 USD
Availability: InStock

SKU: EB0045282

主要特点

1.产品名称：2.4G无线DMX512 R/T模块板
2. 体积小，适合接入照明的内部
3.单键操作，三色LED显示
4、传输控制台标准DMX512协议数据，也可传输灯光和灯光DMX512协议数据。
5. 126通道自动跳频，抗干扰能力强。确保工作可靠性
6. 7组ID码可设置，用户可以在同一个地方使用7组单独的无线网络，互不干扰。

规格：

1.输入电压：DC 5V 500mA MIN
2、工作频段：2.4G ISM，126路频段
3、最大发射功率率：20dBm
4.接收灵敏度：-94dBm
5.材质：铜
6、信号接口：3pin母插头
7、通讯距离：400m（可视距离）
8、信号端口：RS485或CPU系列端口AURT
9. 模块板尺寸：70 x 18mm / 2.75 x 0.7inch ( L x W )
10.应用：升级DMX512舞台灯

操作手册：

ID code and LED color corresponding correlation:

1：红色

2：绿色

3：红+绿=黄

4：蓝色

5：红+蓝=紫

6：绿色+蓝色=青色

7：红+绿+蓝=白

按 1 次表示 ID 设置，再按一次设置 ID，每按一次 ID 值加 1。

工作条件：

LED 常亮：无 DMX 或无线信号。

红色 LED 闪烁：发射中。

绿色 LED 闪烁：接收中

射频频率------2。 400-2。 525G，共126个频道，自动搜索。

ID码-------“1-7”组ID码，按“键”键设置，只能在发射机和接收机相同的ID码下工作。

建立沟通：

1.Power on DMX512 wireless received board and transmitted board.

2.Press "key" button to set same ID value of transmitter board and receiver board, please use different ID value if you need use more than 1 group wireless net at same time in same place.

3.这red LED flashes when transmitter transmits DMX data by no interfered frequency section, then receiver changes communicated frequency section. Green LED flash till received corrected same ID value, LED flash faster once DMX data faster.

4.Communication was established correctly then.

笔记：

这的颜色板子是随机发货的。
仅限室内使用。
如果必须维修，最好返回制造商，除非有资格的电工，否则不要进行任何维修。
这working condition should be under temperature -20°C~+45°C, 10% 90%RH, no congelation, so as to ensure it’s lifetime.
不能被任何上层覆盖，应定期清扫，防止扬尘。

套餐包括：

1 x DMX512 2 合 1 无线收发模块带天线
