Elecbee EZM328 GM328R LCD数字晶体管测试仪ESR频率LCR NPN PNP二极管电容表PWM方波发生器测量电阻器

Name: Elecbee EZM328 GM328R LCD数字晶体管测试仪ESR频率LCR NPN PNP二极管电容表PWM方波发生器测量电阻器
Brand: Elecbee
SKU: EB0046221
Price: 17.58 EUR
Availability: InStock

SKU: EB0046221

主要特点

旋转编码开关

旋转菜单

频率计接口

精密参考源。

概述：

1.微控制器采用8MHz外接晶振，测量精度更好。

2.影响相关电阻精度的使用千分之一金属膜电阻，剩下的百分之一也使用金属膜电阻。

3. LCD采用12864液晶屏，可显示测量数据和图形。

4.主芯片双列直插，带插座，非常适合电子发烧友升级或更换芯片。

5、采用9V叠层电池。

6.所有组件均采用优质正品制成。液晶屏为低功耗背光屏，背光电流约为2mA，所以开机后有背光，方便在黑暗中使用。

7. 尺寸：72 x 85 x 22 毫米

8.工作电流：9V电压，稳定工作电流约20mA。

基本功能：

1、一键式操作，自动关机。

2.关断电流仅为20nA左右。

3、采用8MH晶振。

4.可自动检测NPN、PNP双极晶体管、N沟道和P沟道MOS场效应管、JFET、二极管、双二极管、晶闸管小功率单向和双向晶闸管。

5、元件自动识别排针。

6.电流放大系数和基极测量双极晶体管-发射极阈值电压。

7.可通过基极-发射极阈值电压和大电流放大系数识别达林顿晶体管。

8、保护二极管可以检测双极晶体管和MOS晶体管。

9. 测量 MOS FET 栅极阈值电压和栅极电容。

10.可同时测量两个电阻并显示电阻符号。 4 位显示，右侧为十进制值 11。电阻符号显示在引脚号的两侧。这样就可以测量电位器了。如果电位器的抽头位置不会转移到某个极端，我们可以区分引脚的中间和两端。

11.电阻测量分辨率为0.1欧，可测量50M欧。

12.可以测量电容。右边显示电容符号是显示值，可以显示带十进制的四位数值。可以测量30pF-100mF的电容，分辨率1pF。

13. 2uF以上的电容可以测量等效串联电阻ESR的值。这两个数值都可以用小数显示，分辨率0.01欧姆。

14. 可以按正确顺序显示两个二极管和一个二极管符号，并给出二极管正向电压。

15.LED被检测为二极管，正向电压较高。 LED的组合被认为是两个二极管。

16.反向击穿电压小于4.5V可以识别稳压二极管。

17.可以测量单个二极管的反向电容。如果连接双极晶体管的基极和集电极或者某个引脚的发射极，或者反之，可以测量发射结或集电极结的电容。

18.用单次测量可以得到连接整流桥。

19.虽然测量极限电容为25pF，但你可以通过将被测电容与一个已知体积的至少25pF电容并联，那么测量结果将得到并联电容减去

扩展应用：

（通过菜单选择，用户可能想添加一些组件，适合DIY）

1.可测量1Hz-2MHz频率。 25kHz以上分辨率为1Hz，低频测量使用循环，分辨率可以到0.001MmHz。

2.可以测量50V以下的直流电压。

3.可以产生1Hz-2MHz的方波信号。

4.可以产生频率固定但可变的脉冲波，短键宽以1%递增，长键宽以10%递增。

5. 可通过个别电容和ESR菜单功能激活，范围2UuF-50mF，由于被测信号幅值只有300mV，所以可以测路。（翻译：由于非4线测量，测量引线电阻可能会导致较大的误差，特别是小的ESR测量）。

6.增加旋转编码开关，方便菜单项选择。

套餐包括：

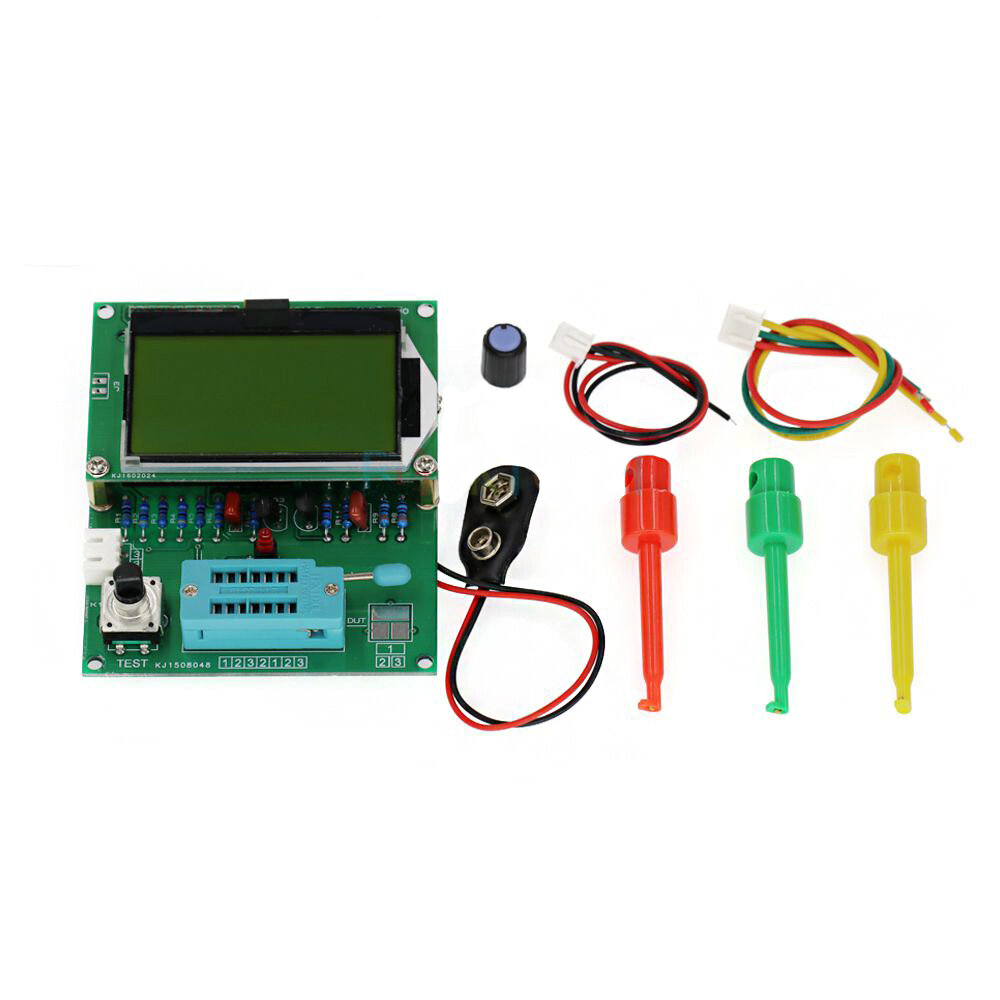

1 x EZM328 LCD 数字晶体管测试仪 ESR 频率 LCR 表

2 根电缆
