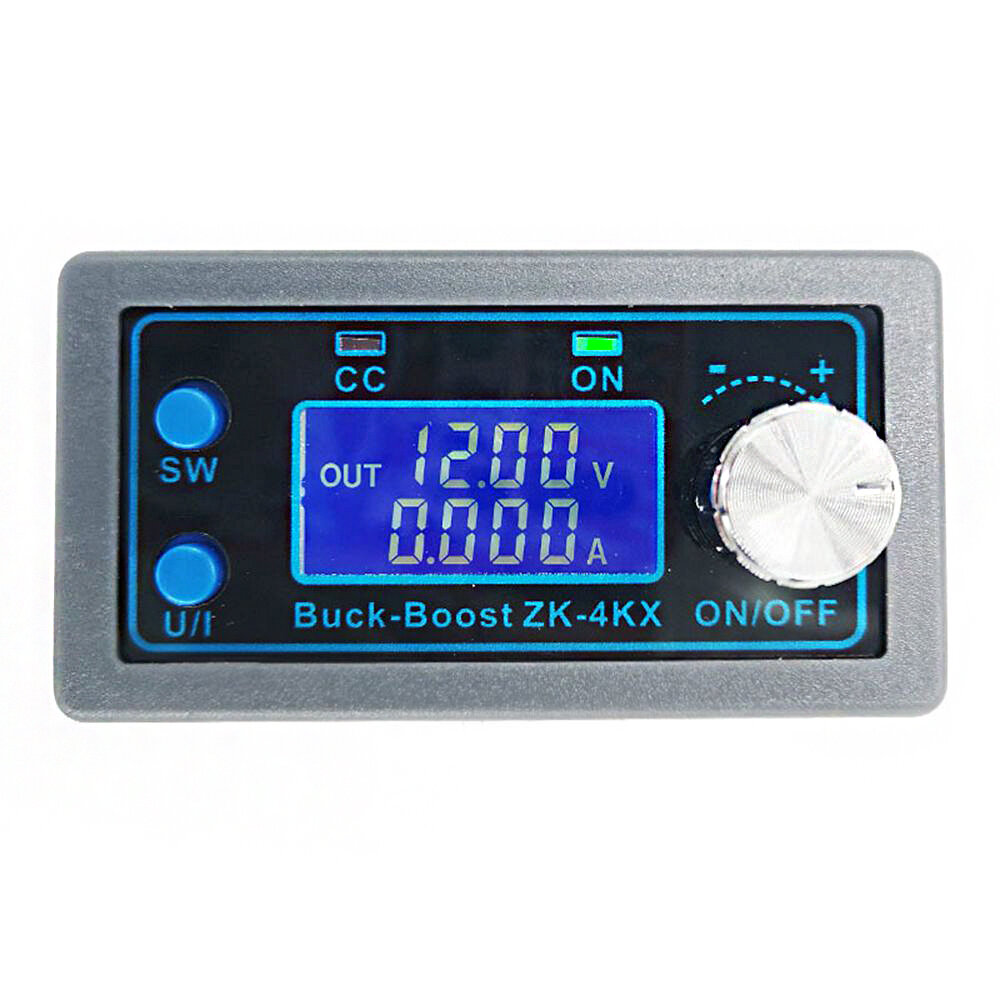

Elecbee ZK-4KX CNC DC DC Buck Boost Converter CC CV 0.5-30V 4A 电源模块太阳能电池充电可调稳压电源

Name: Elecbee ZK-4KX CNC DC DC Buck Boost Converter CC CV 0.5-30V 4A 电源模块 太阳能电池充电可调稳压电源
Brand: Elecbee
SKU: EB0045206
Price: 78.72 CNY
Availability: InStock

SKU: EB0045206

主要特点

1、LCD可显示输入/输出电压、输出电流/输出功率/输出容量/输出时间；

2.数控调节，准确快速，可升压降压，输出电压0.5-30v任意调节，限流0-4a任意调节；

3、输入端防反接保护，不会烧坏；

4、输出端防反灌，无需额外的防反灌二极管给电池充电；

5、模块可设置默认开启/关闭；

6、多种软件保护机制，保护阈值可调。当模块工作参数超过保护阈值时，输出将自动关闭。

7、输出纹波小，可选PI滤波器；

8. 加厚散热片。

规格：

输入电压：5.0-30v

输出电压：0.5-30v

输出电流：可长期稳定工作在3A，增强散热下可达4A

输出功率：自然散热35W，强化散热50W

电压显示分辨率：0.01V

当前显示分辨u200bu200b率：0.001A

转换效率：约88%

软启动：是（大功率和负载模块启动时可能会失败）

保护机制：

输入防反接；

输出防反灌；

输入欠压保护（4.8-30V可调，默认4.8v）

输出过压保护（0.5-31V可调，默认31V）

输出过流保护0-4.1a（可调，默认4.1a）

过功率保护（0-50w可调，默认50W）

过温保护（80-110℃可调，默认110℃）

超时保护（0-100h可调，默认关闭）

超大容量保护（0-60ah可调，默认关闭）

工作频率：180KHZ

尺寸：79mmx43mmx26mm

使用方法：

1.切换显示参数——在普通界面下，按SW切换显示屏下方的显示，切换当前A电源W容量Ah时间h的显示内容。长按SW键切换显示屏上的上行显示在输入电压 IN 输出电压 OUT 之间切换显示内容。

2、设置输出电压——在普通界面按U/I键进入设置电压恒流界面，可以看到输出电压值的某位数字在闪烁。左右旋转编码器调整大小。短按旋转编码器选择设置输出电压的位。设置后按U/I键2次返回正常界面。或自动返回停止运行10s后界面正常。

3、设置恒流值（即模块允许输出的最大电流值）——在普通界面按U/I键进入设置电压恒流界面，再按U/I键切换到设置恒流值。可以看到设置恒流值的一点点闪烁。左右旋转旋转编码器调整大小。短按旋转编码器选择设置恒流值的位。设置完成后按U/I退出设置电压恒流界面，返回正常界面。或停止运行10s后自动返回正常界面。

4、设置模块上电默认开/关状态——在正常界面长按U/I进入参数设置界面，可以看到显示“OPEN OFF”或“OPEN ON”。 “OPEN OFF”表示上电时默认关闭输出，“OPEN ON”表示上电时默认打开输出。长按旋转编码器切换两种状态。设置后长按U /I 返回正常界面。

5、状态和阈值保护参数设置——在普通界面长按U/I进入参数设置界面。按SW直到出现你想要的保护。LUP——欠压保护阈值；OUP——过压保护阈值 ;OCP——过流保护阈值;OPP——过功率保护阈值;OAP——超容量保护阈值;OHP超时保护阈值;OTP——过温保护阈值。短按旋转编码器选择要设置的位保护参数。长按旋转编码器可设置保护参数开启或关闭（只能设置超时保护和超容量保护开启/关闭，其他保护参数默认开启）。左右旋转编码器使参数变大变小。设置完成后，长按U/I返回正常界面。

6、校准电压和电流——在普通界面下按U/I键进入参数设置界面。按SW直到出现带CAL的参数界面。校准输入电压界面，符号CAL+IN+V；校准输出电压界面，符号CAL+OUT+V；标定输出电流界面，符号CAL+OUT+A。左右旋转编码器调整参数大小。调整完成后，长按旋转编码器即可确认调整完成，参数值不再闪烁。长按U/I返回正常界面。

注：为保证校准的准确性，校准电压——12V以上才可以启动；校准电流——电流1A以上才开始校准。

提示：

1、禁止模块的输入IN输出OUT短接，否则恒流功能失效。

2、请确保电源的功率力矩超过输出负载所需功率！

3. 如果模块要满载输出，输入电压要在8V以上。输入电压为5V时，输出功率约为15W。模块最大电流值为4A，以最大输出功率为准，如17V，电流不大于2A。

4、本模块超过3A、35W使用时，请加强散热！！！

5、模块具有输入欠压保护功能，默认为4.8v左右（可设置），低于此值后会自动断开输出（注意模块端口电压较低低于欠压保护阈值，并且当输入电流比较大时，不要忽略输入线上的部分电压）。

套餐包括：

1 x ZK-4KX CNC DC DC 降压升压转换器 CC CV 0.5-30V 4A 电源模块
