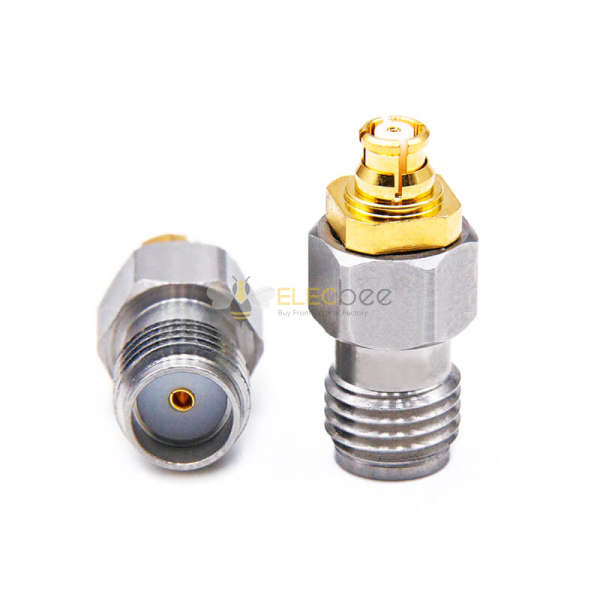

Elecbee SMAメスPCBコネクタ、Φ7.5mm/ .295

Elecbee SMAメスPCBコネクタ、Φ7.5mm/ .295

Elecbee SMAメスPCBコネクタ、Φ7.5mm/ .295

Elecbee SMAメスPCBコネクタ、Φ7.5mm/ .295

Elecbee SMAメスPCBコネクタ、Φ7.5mm/ .295

Elecbee SMAメスPCBコネクタ、Φ7.5mm/ .295

$34.29

品番: EB-DRF-0176

クリップボードにコピーする

86 売上高

0 レビュー

在庫あり在庫

Bulk Purchase, Auto Savings:

$32.58

10-19 PCS

$30.86

20-99 PCS

$27.43

100+ PCS

Deliver to United States

配送料(一律料金) $10.00

- +

Contact Sales

Elecbee SMAメスPCBコネクタ、Φ7.5mm/ .295

EB-DRF-0176

あなたの名前*
あなたのメール*
トピック*
数量
メッセージ	メッセージ
送信する

簡単に支払う (かんたんにしはらう)

信頼できる配達 (しんらいできるはいたつ)

Trusted Delivery Image

モバイル購入

詳細

商品属性

属性値

検索
ボディマテリアル

鋼
コネクタ

Sma
コネクタ A 性別

女性
コネクタ A 方向

ストレート
コネクタBタイプ

Smp
コネクタBジェンダー

女性
コネクタB方向

ストレート

説明

品番：EB-DRF-0176
説明: SMA メス PCB コネクタ、直径 7.5mm / .295″ ストレートジャック & 直径 0.3mm / .012″ x 1.22mm / .048″ 長さのピン端子。

この EB-DRF-0176 は、SMA メスコネクタはんだ付けで PCB に表面実装され、直径 7.5 mm / .295 インチのストレートジャックと直径 0.3 mm / .012 インチ x 1.22 mm / .048 インチの長さのピン端子を備え、周波数範囲は DC～27GHz、インピーダンス50Ω、DC～18GHzでVSWR 1.10:1（最大）、18GHz～27GHzで1.15:1（最大）、500サイクル耐久性、-55°C～+165°Cの動作温度。

利点

小さいサイズ
高信頼性
優れた機械的性能
DCから18GHzまでの広い周波数範囲

アプリケーション

汎用試験
PCB アプリケーション
直径 0.3mm / .012″ ピン端子
対象となる PCB の厚さ: 2.3mm / 0.090″

主な機能

極性	標準
コネクタの種類	SMA
コネクタの性別	女性
インピーダンス	50Ω
体型	真っ直ぐ
パネル取り付け	PCB への表面実装
取り付け方法	半田
周波数範囲	DC～27GHz

パフォーマンス機能

VSWR：	DC~18GHz: 1.10:1 (最大)
VSWR：	18GHz~27GHz:1.15:1 (最大)
接触抵抗	中心導体≤3.0mΩ
接触抵抗	外部導体≤2.0mΩ
絶縁抵抗	≧5000MΩ
耐電圧	1000V
耐久性	500サイクル
動作温度	-55℃～+165℃

素材仕様

ハウジング	真鍮
ハウジング	金メッキ
センター連絡先	ベリリウム銅
センター連絡先	金メッキ
絶縁体	PTFE
